Impianti automatici di verniciatura con polveri
Questa tipologia di impianto solitamente comprende i seguenti elementi:
- Tunnel di pretrattamento
- Forno di asciugatura/cottura
- Cabina per la verniciatura a polveri (con monociclone e centro polveri per il cambio colore rapido, o con cicloni o a filtri)
- Apparecchiatura per l’applicazione del rivestimento in polvere (automatica e/o manuale
- Trasportatore aereo birotaia, o monorotaia (con movimento in continuo, o avanzamento a passi).
Gli impianti di verniciatura con polveri possono essere integrati con la verniciatura a liquido a spruzzo o ad immersione (esempio: applicazione del primer liquido nella cabina o nella vasca di cataforesi, con applicazione rivestimento seconda mano con polveri).
Sotto Vi proponiamo alcuni esempi:

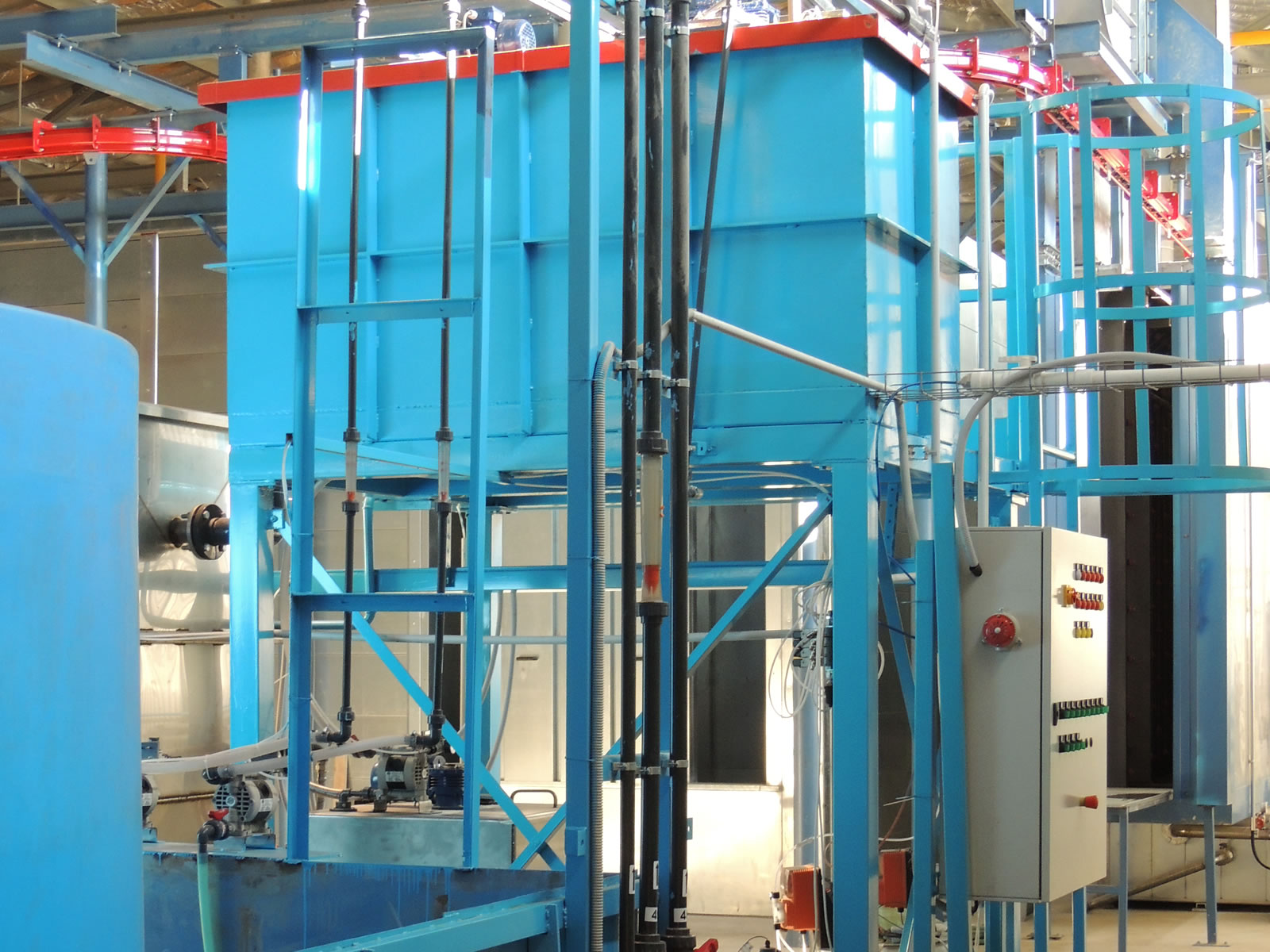

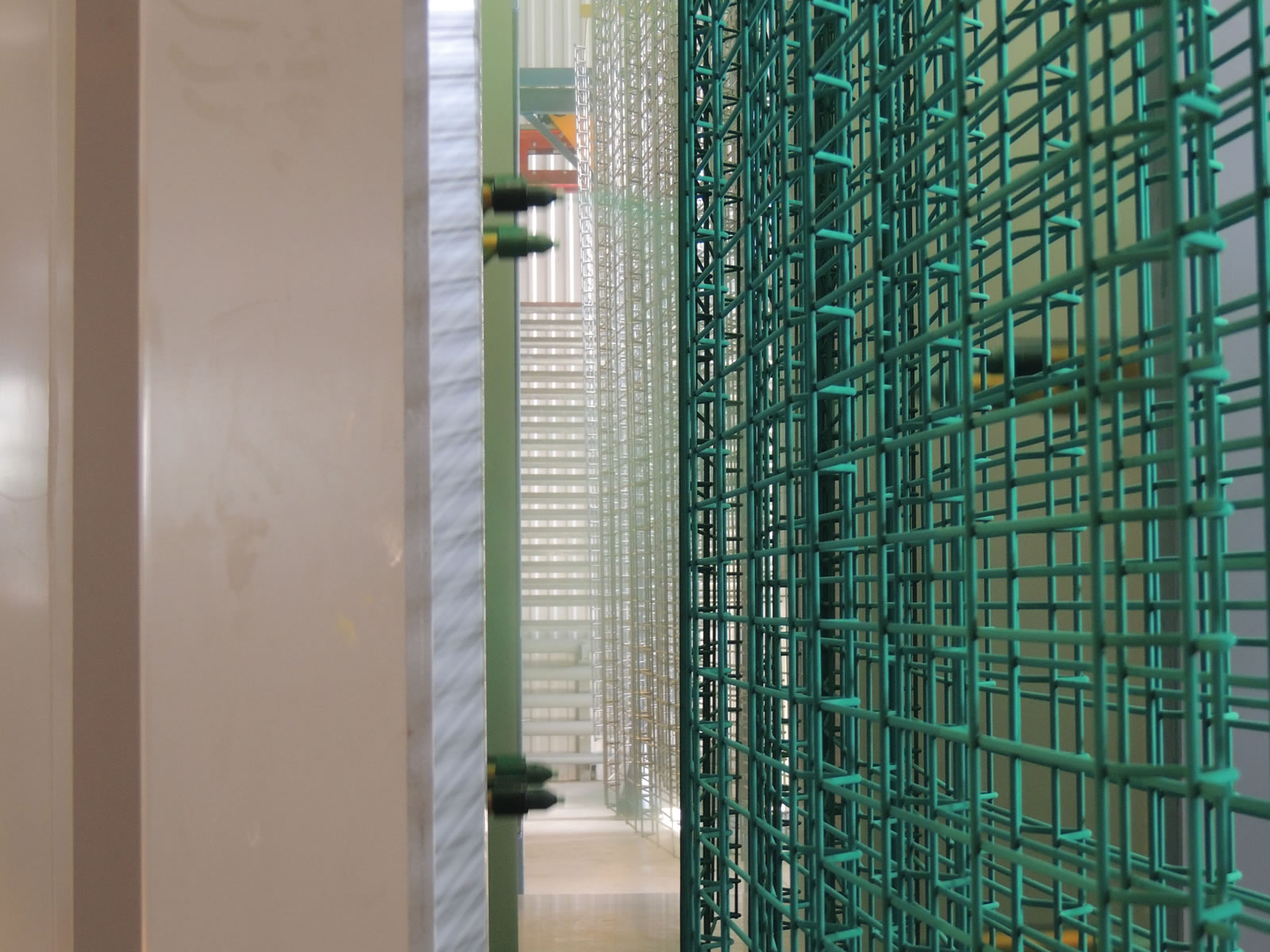

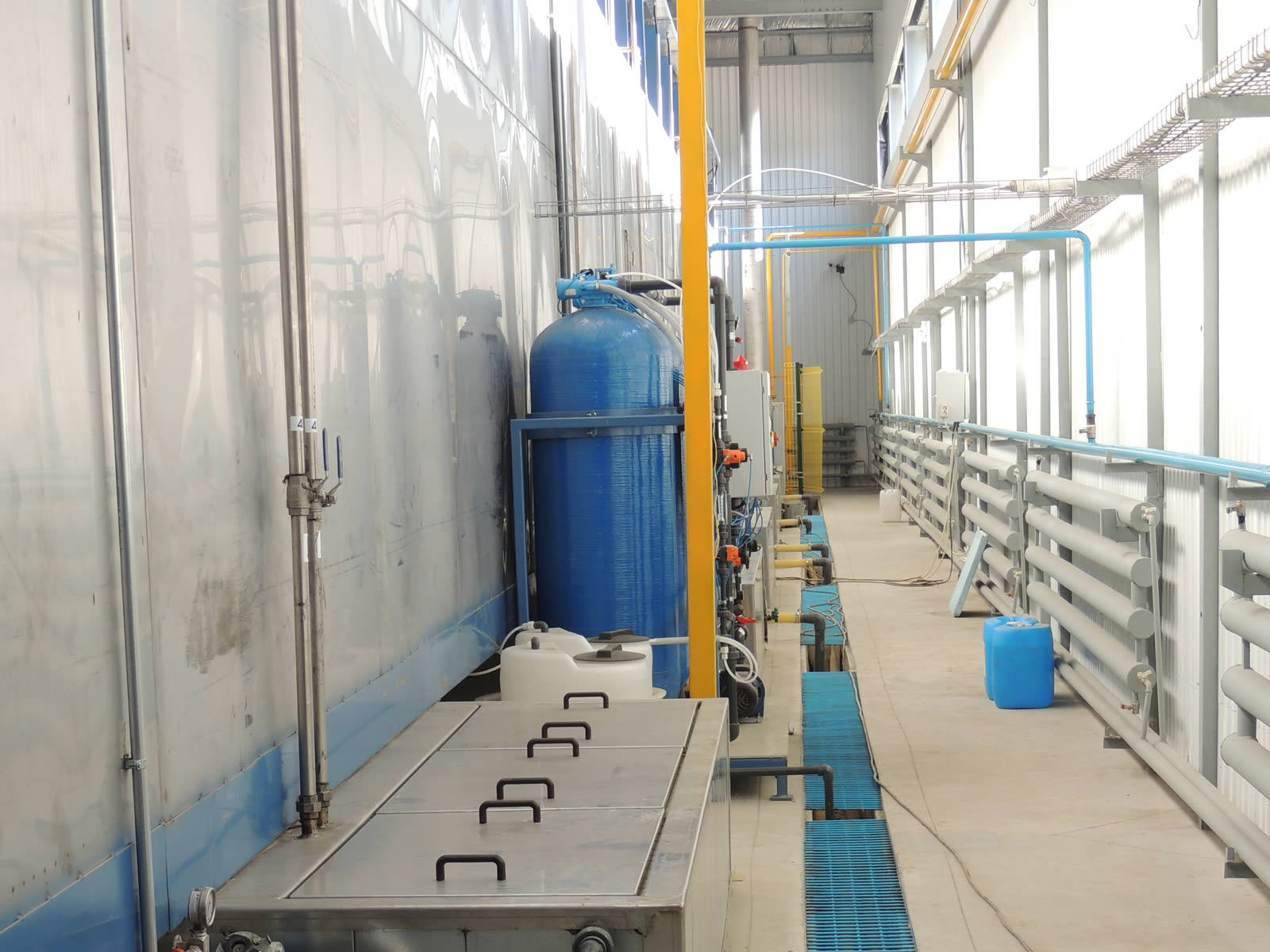

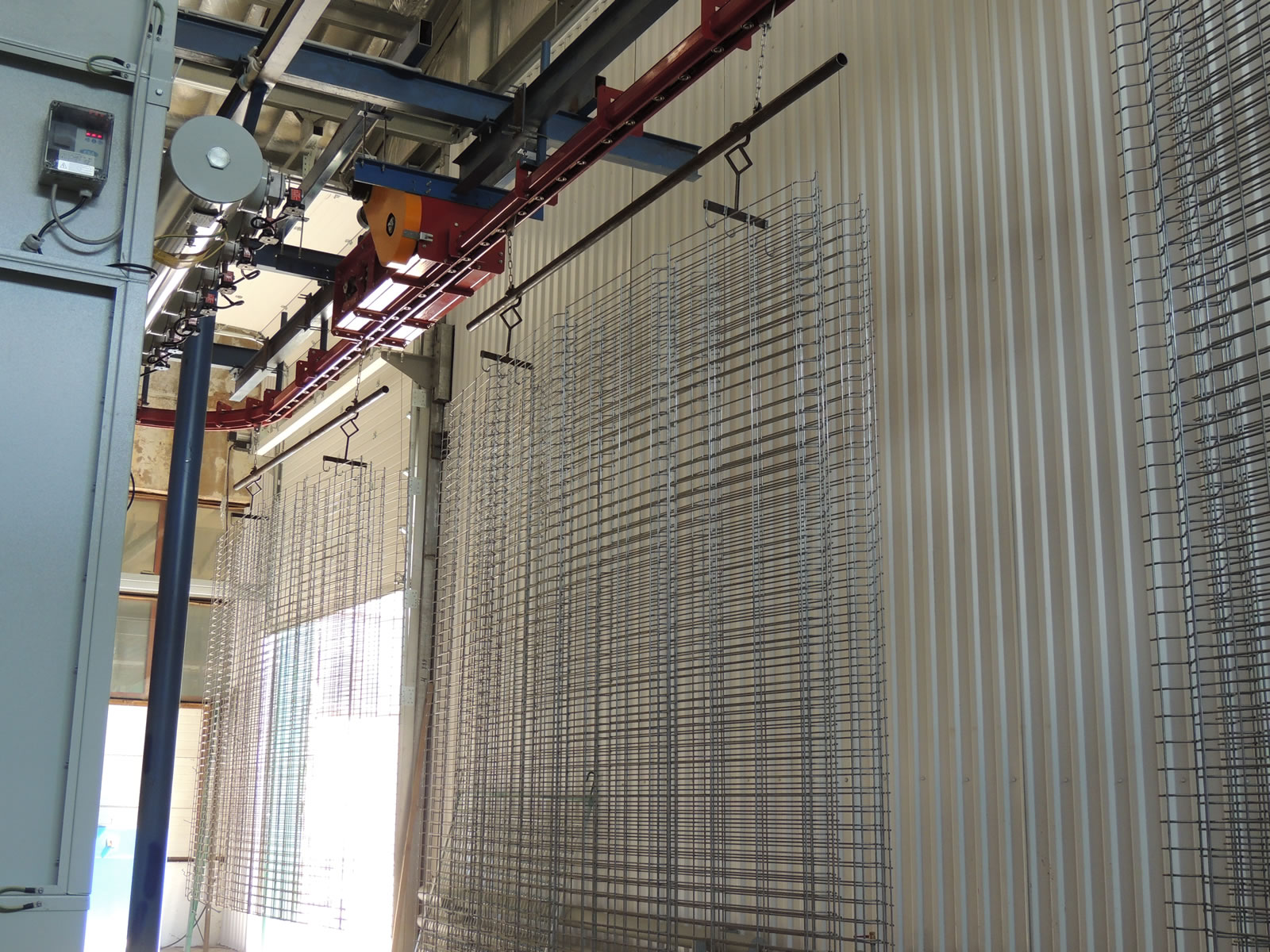

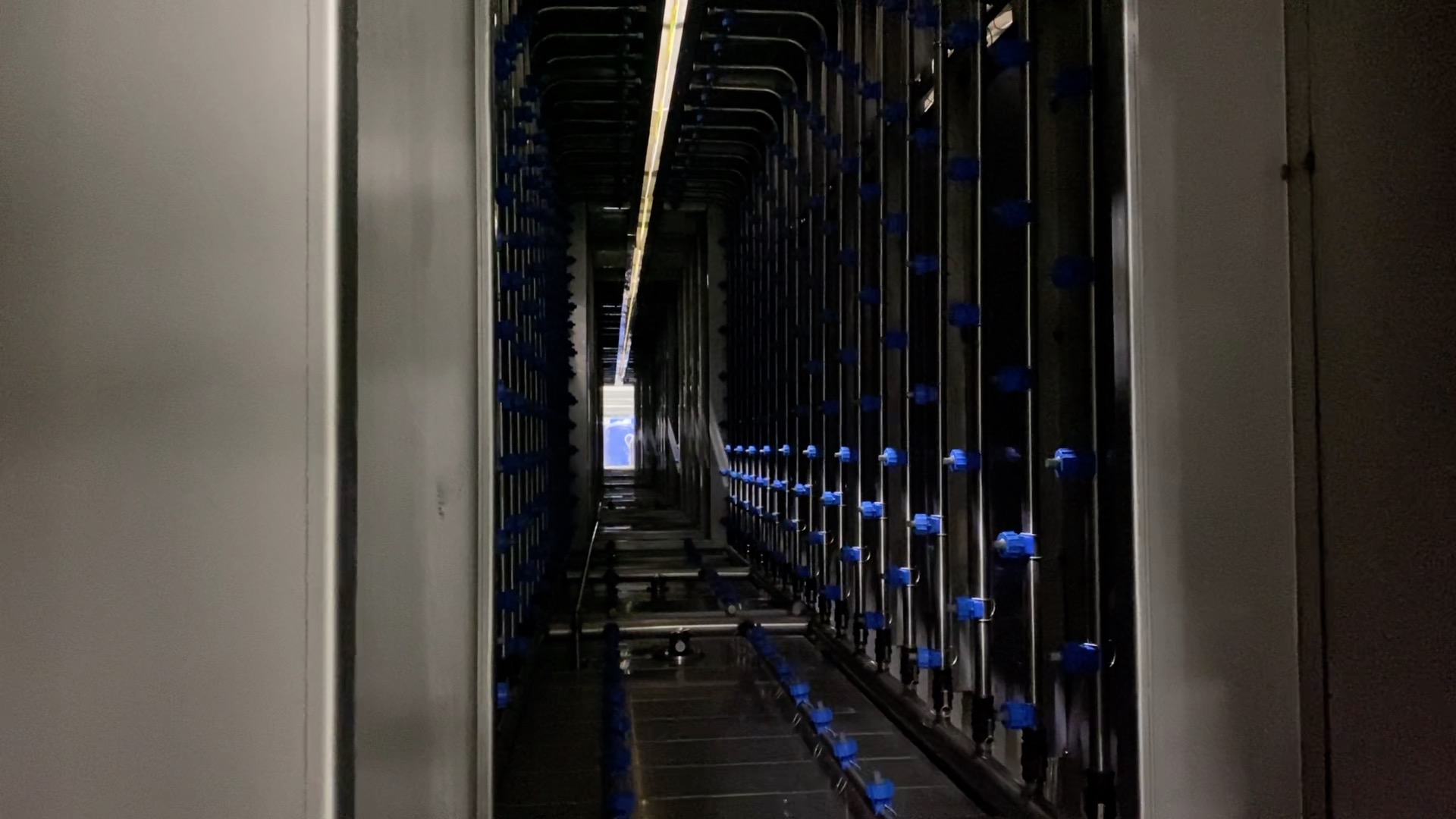

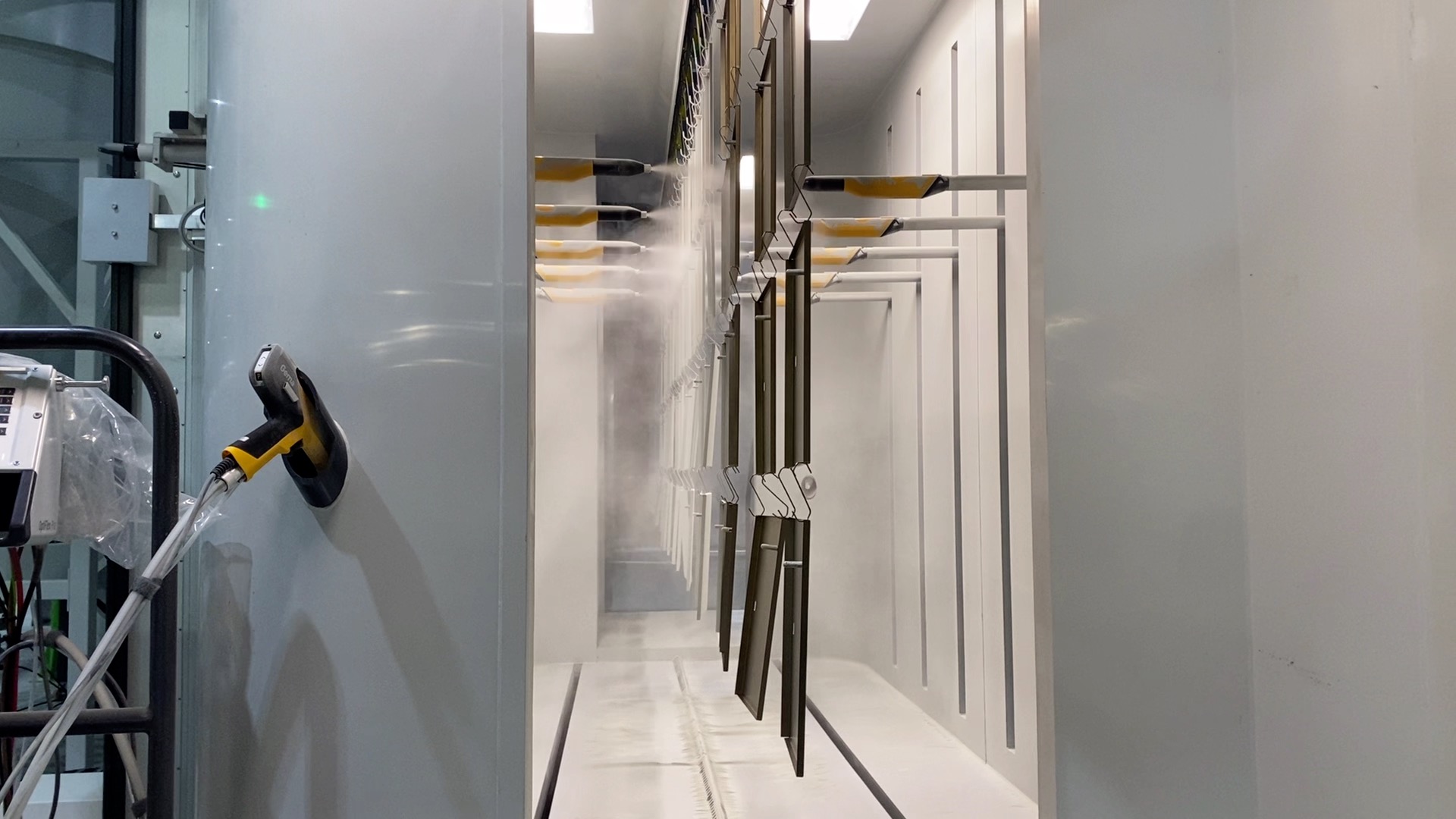

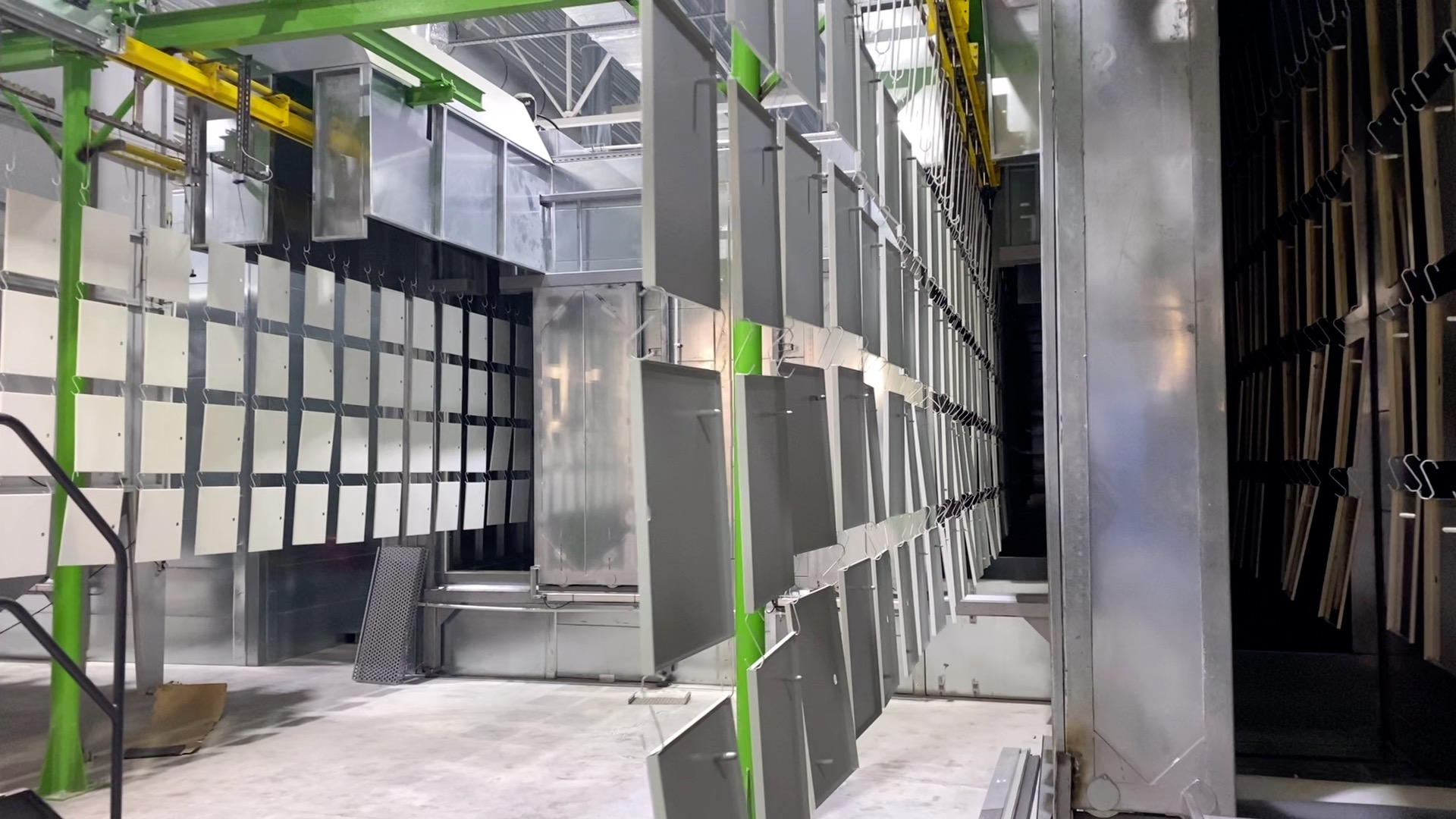

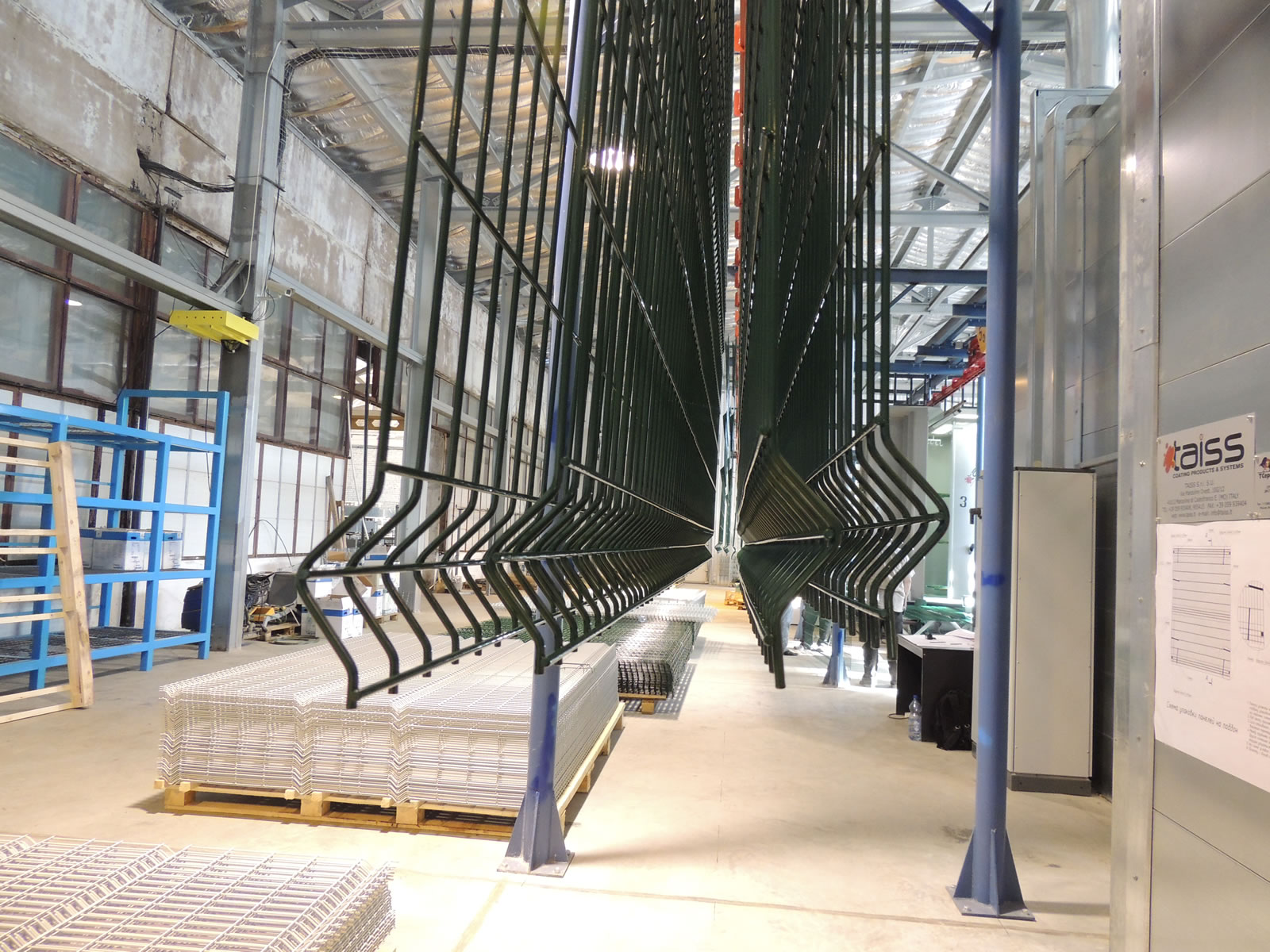

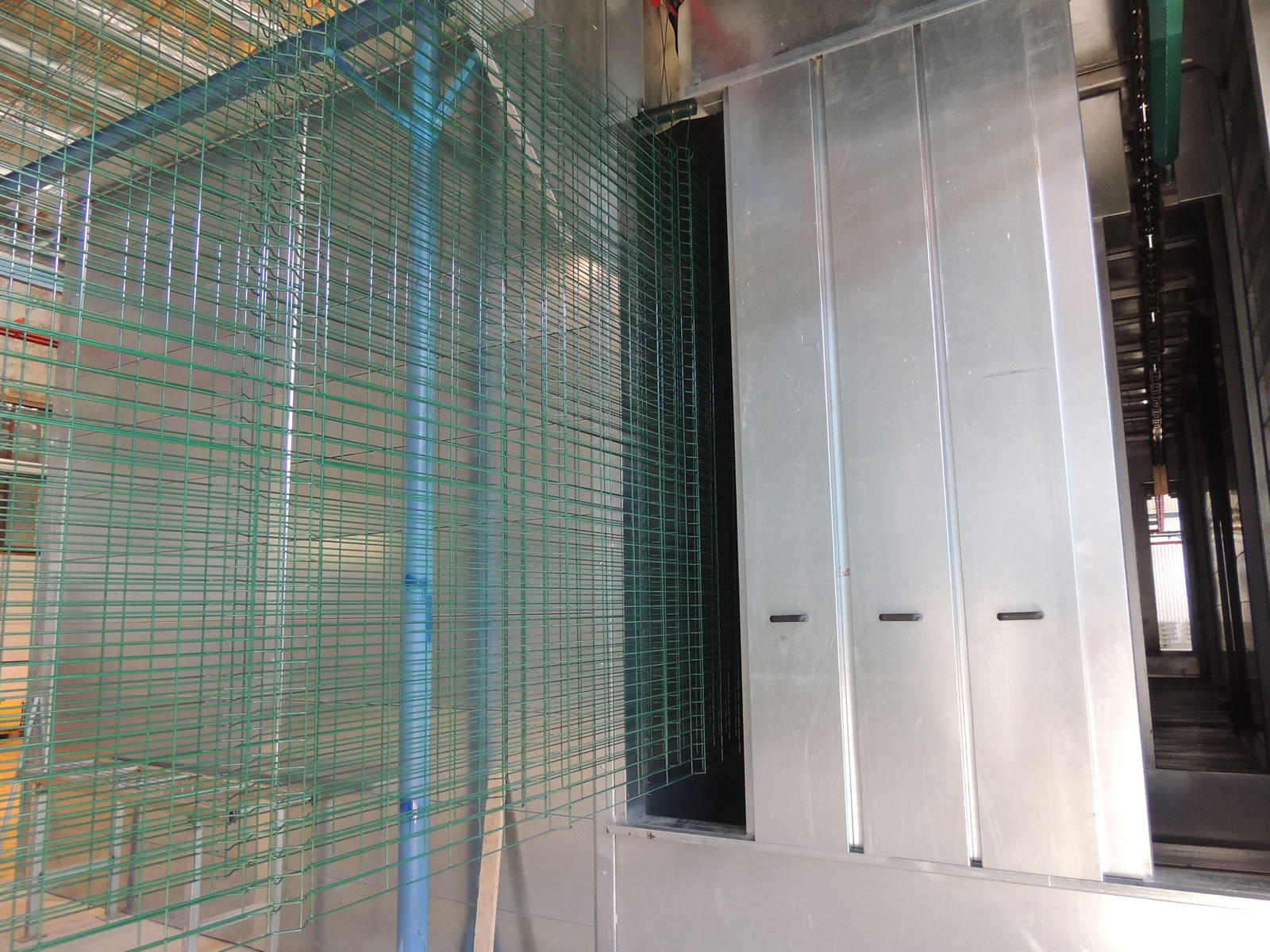

Esempio 1: Impianto automatico di verniciatura con polvere per recinzioni (reti)
Sagoma di passaggio pezzi
- Altezza - 2.900 mm
- Larghezza - 500 mm
Ciclo operativo
- Pretrattamento chimico:
- Fosfosgrassaggio
- Lavaggio
- Lavaggio demi
- Conversione
- Lavaggio demi
- Asciugatura
- Verniciatura con polveri
- Cottura
- Raffreddamento / Scarico dal trasportatore
Composizione impianto

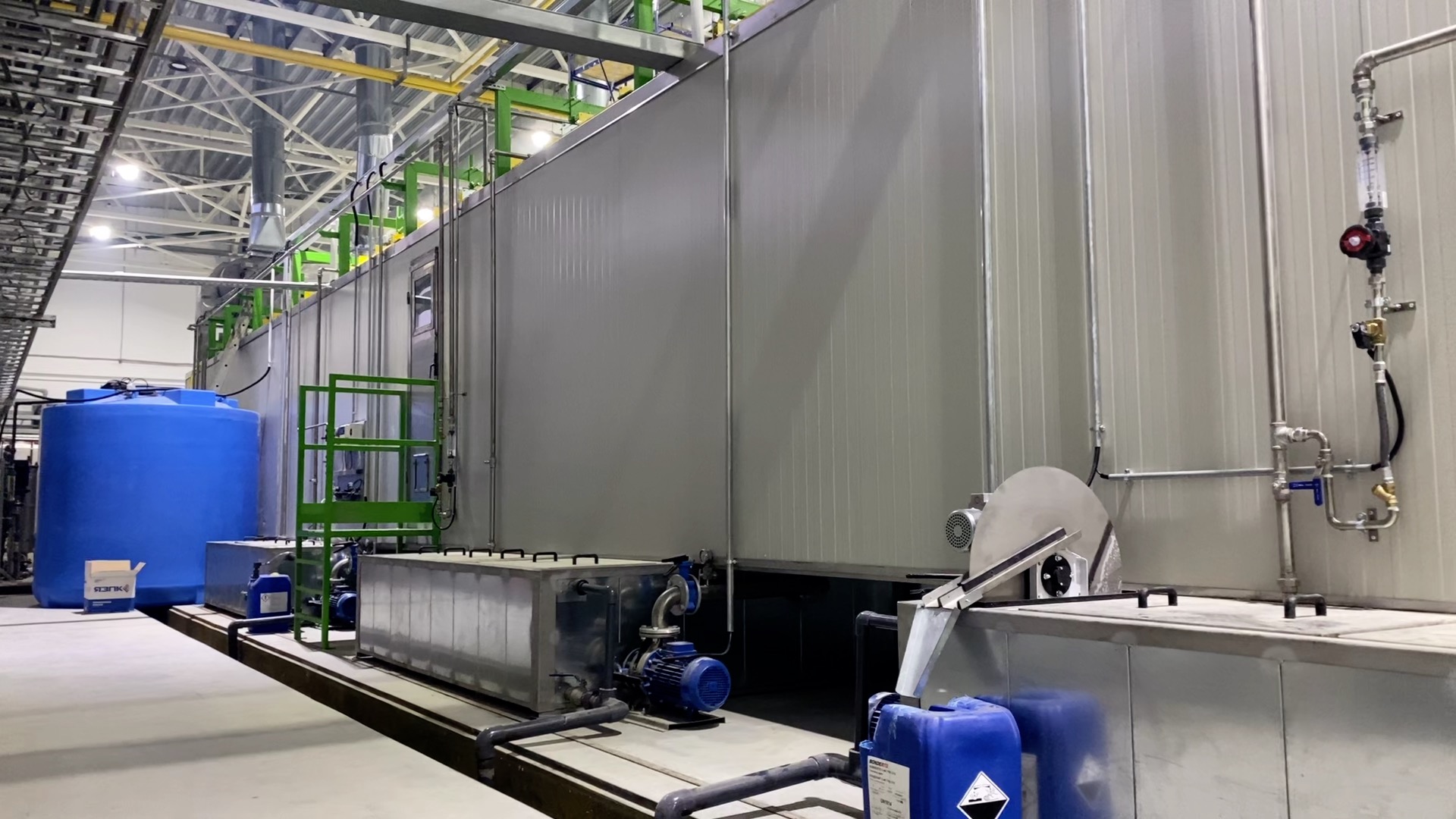

- Tunnel di pretrattamento a spruzzo ciclo 5 (con disoleotore nella prima vasca, apparecchiatura di controllo e dosaggio automatico dei prodotti chimici nelle due vasche attive)
- Forno di asciugatura

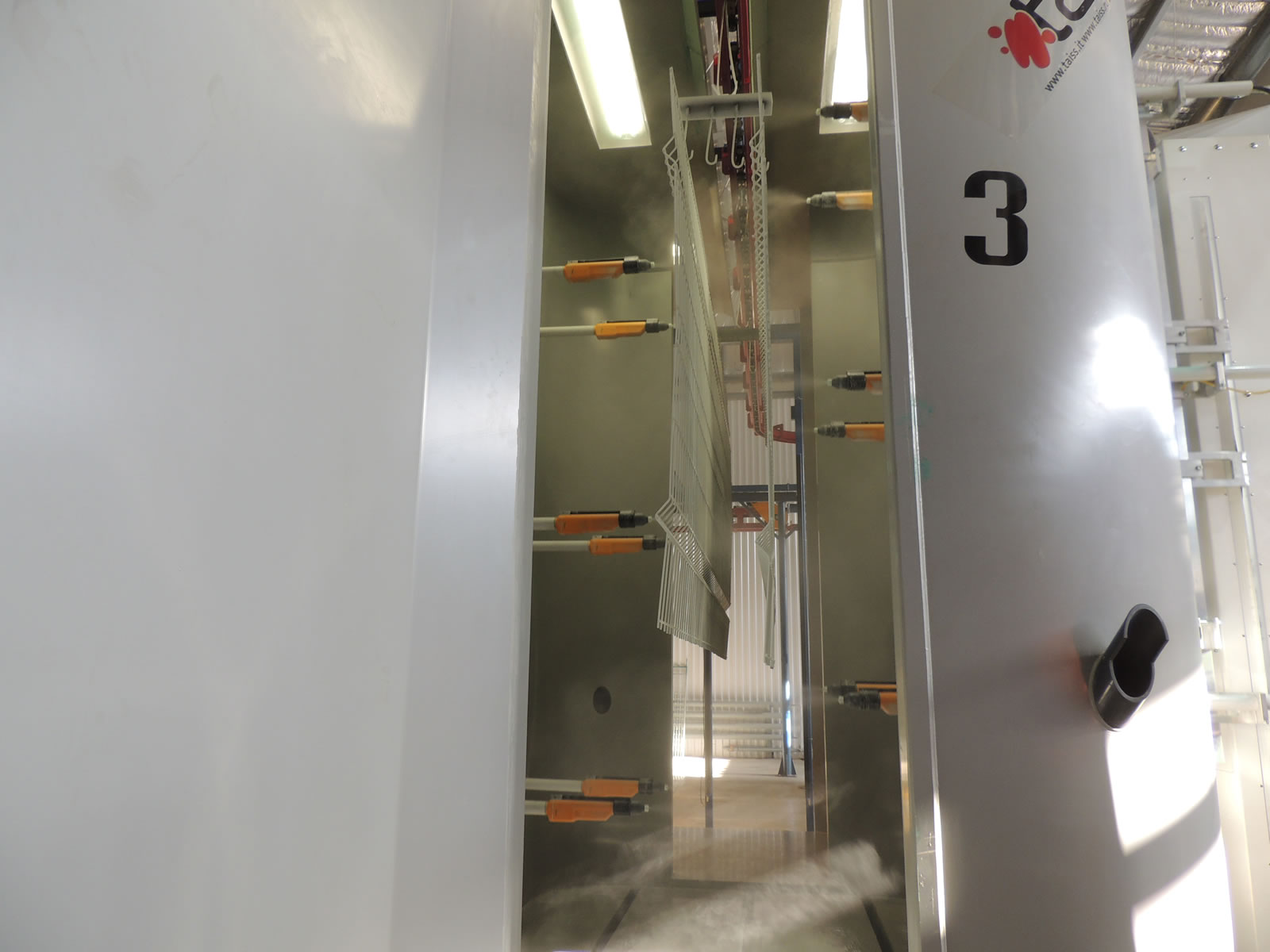

- Cabina automatica in materiale plastico per verniciatura con polveri, completa di monociclone, centro polveri automatico per cambio rapido colore (garantiti 15 minuti “dal bianco al nero”):
- Reciprocatori verticali (2 pz)
- Traslatori orizzontali (2 pz)
- Pistole automatiche (12 pz)
- Pistole manuali per il ritocco (2 pz)
- Sistema di lettura altezza pezzi
- Forno di cottura
- Trasportatore aereo monorotaia
- Quadro elettrico di comando con panello di gestione Touch screen

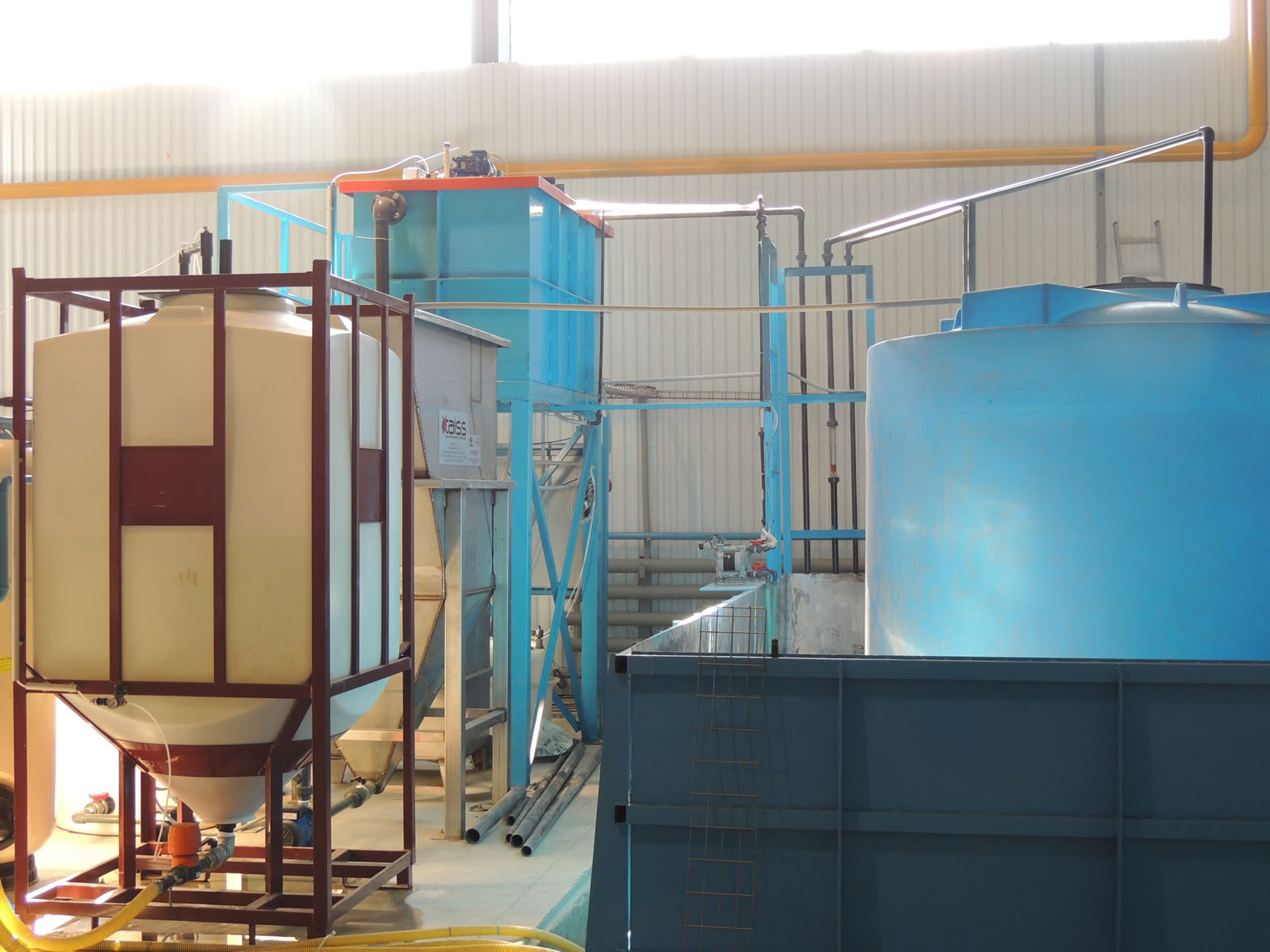

- Demineralizzatore
- Depuratore

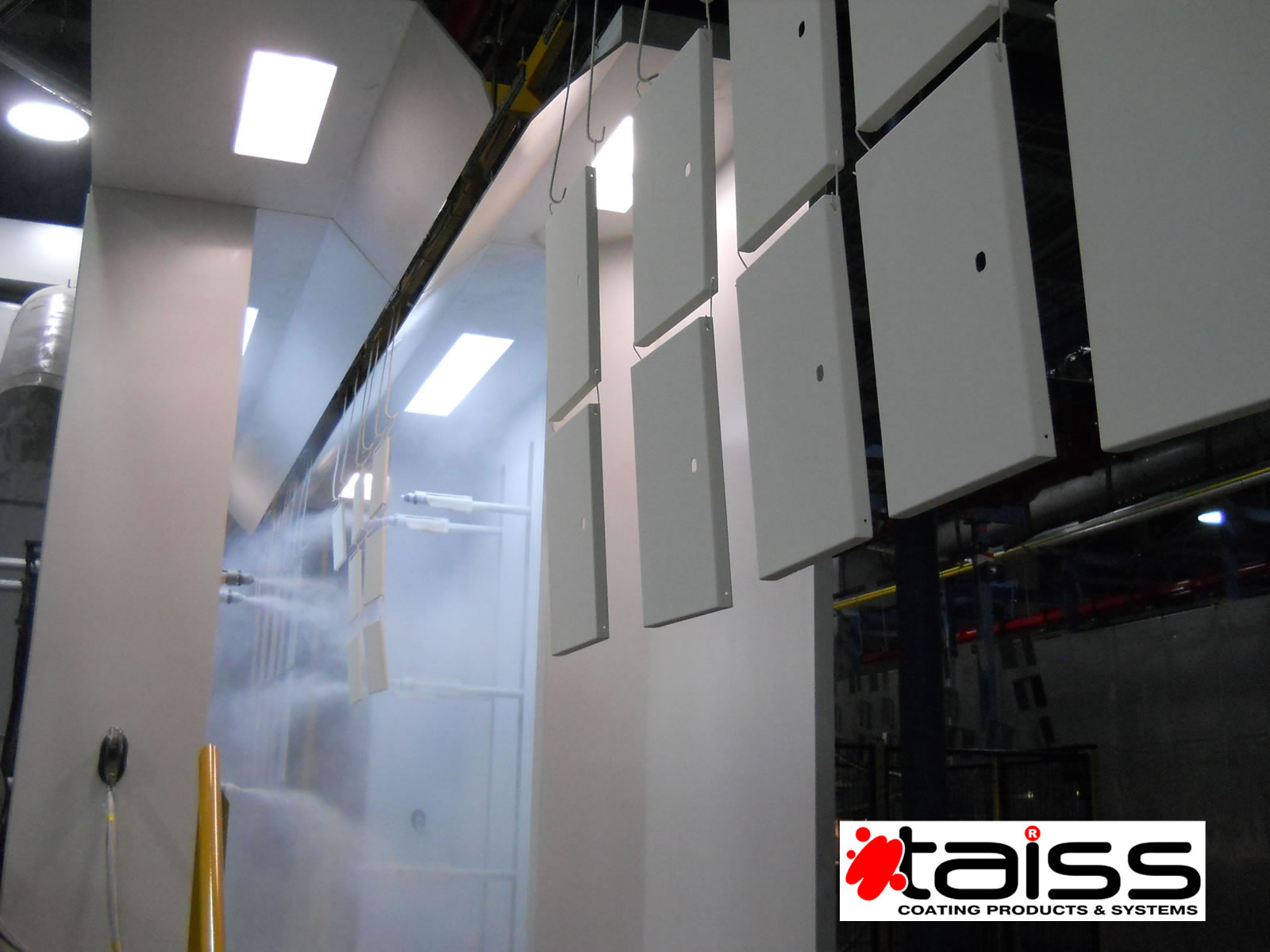

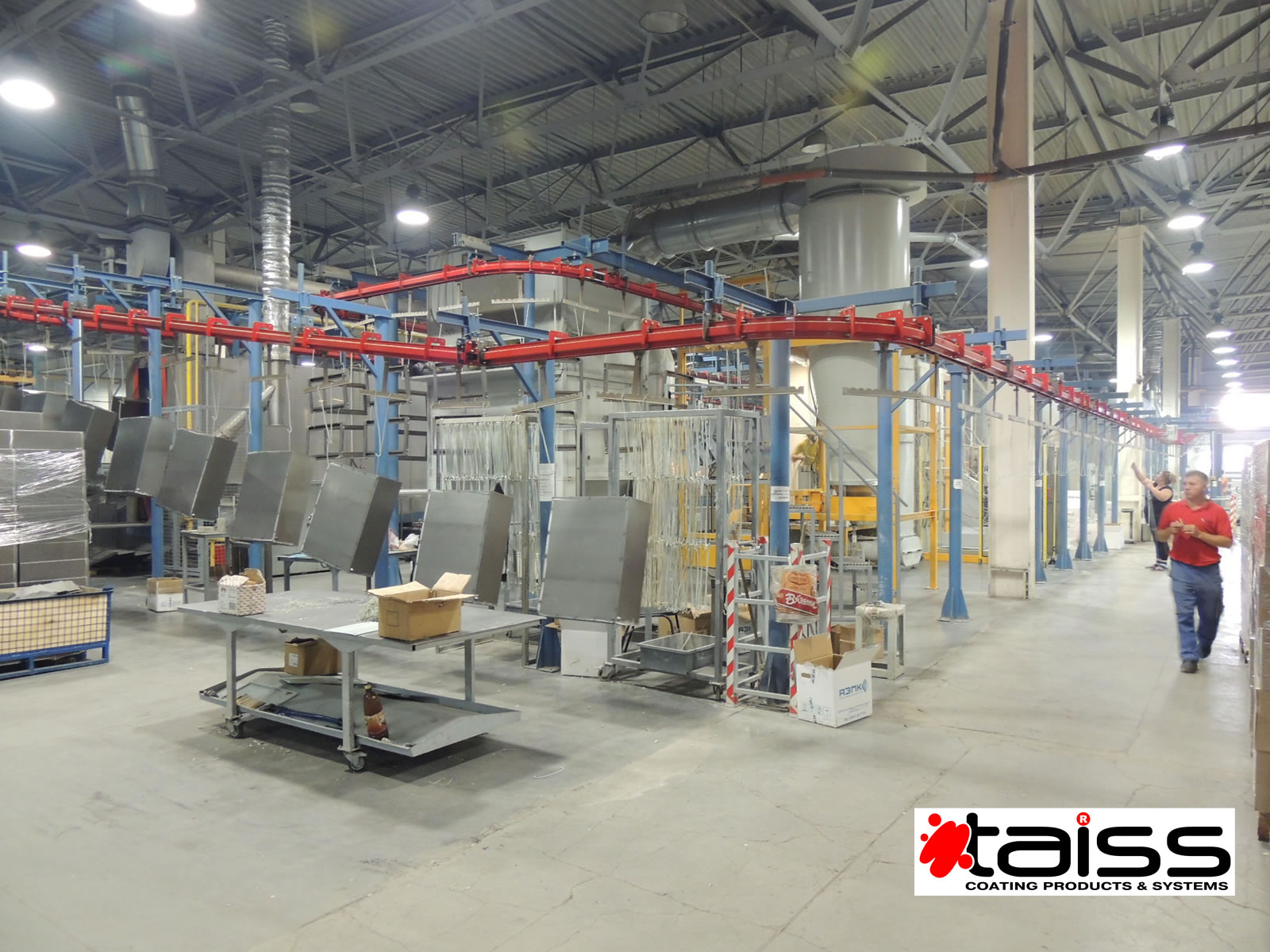

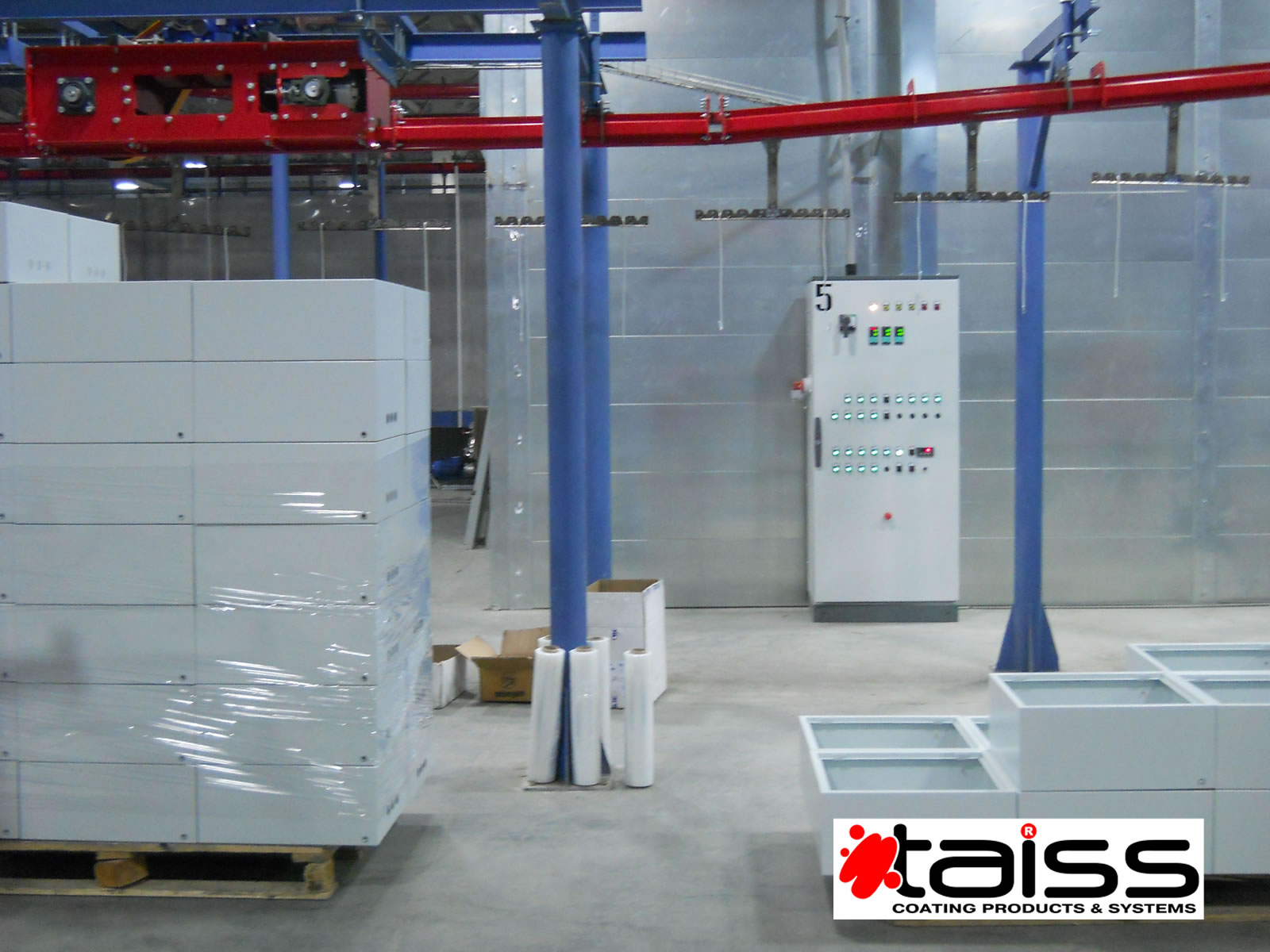

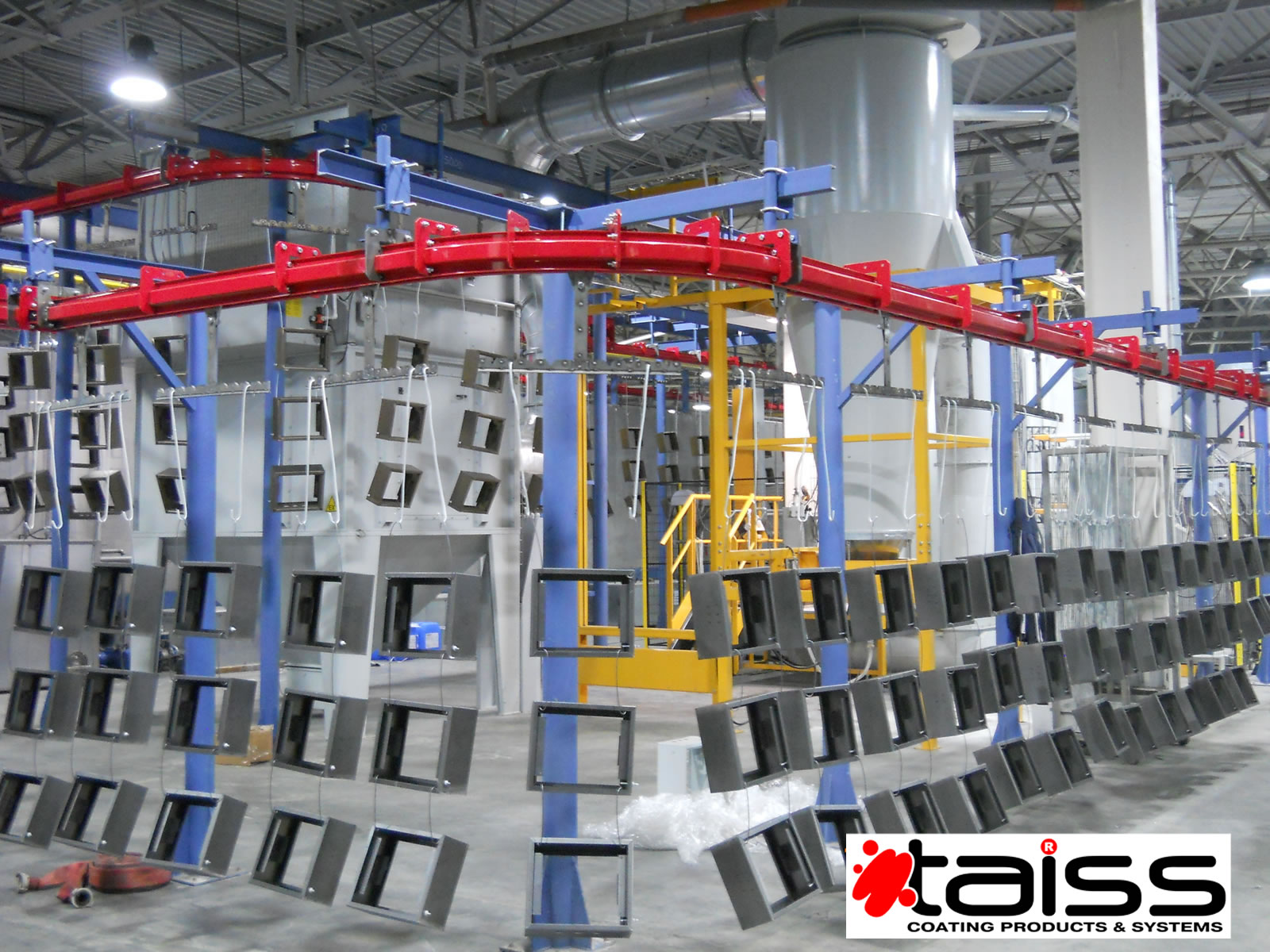

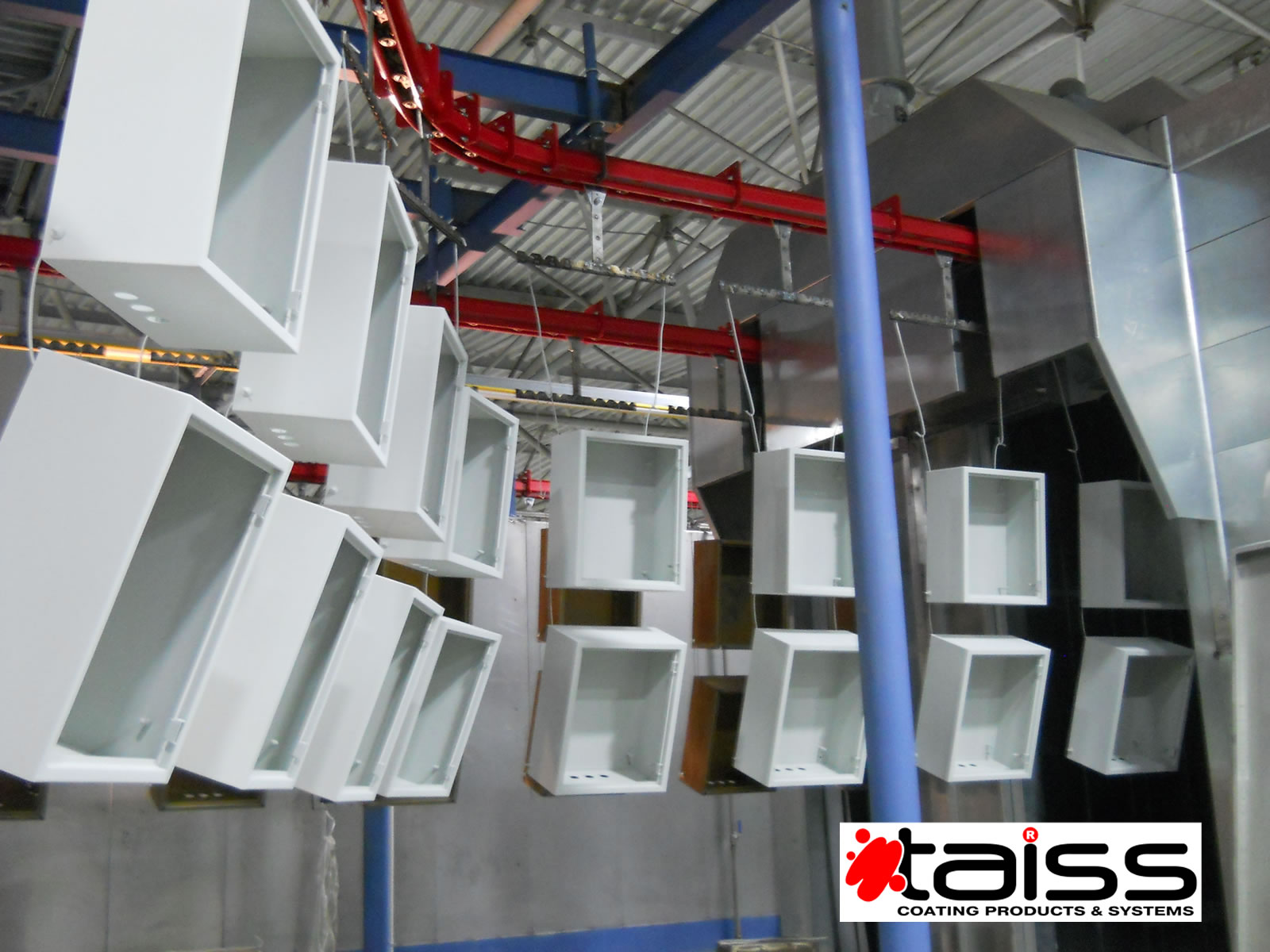

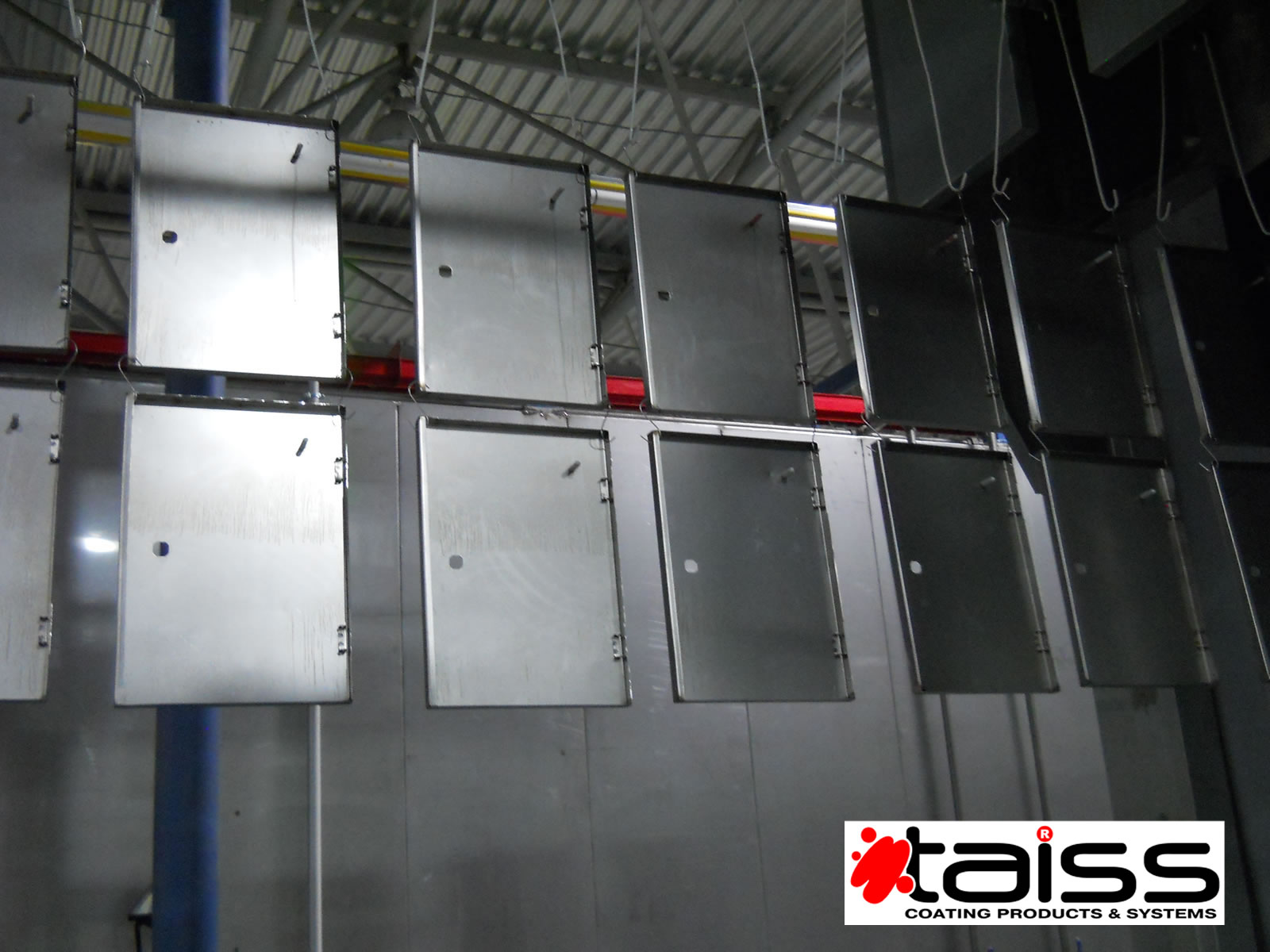

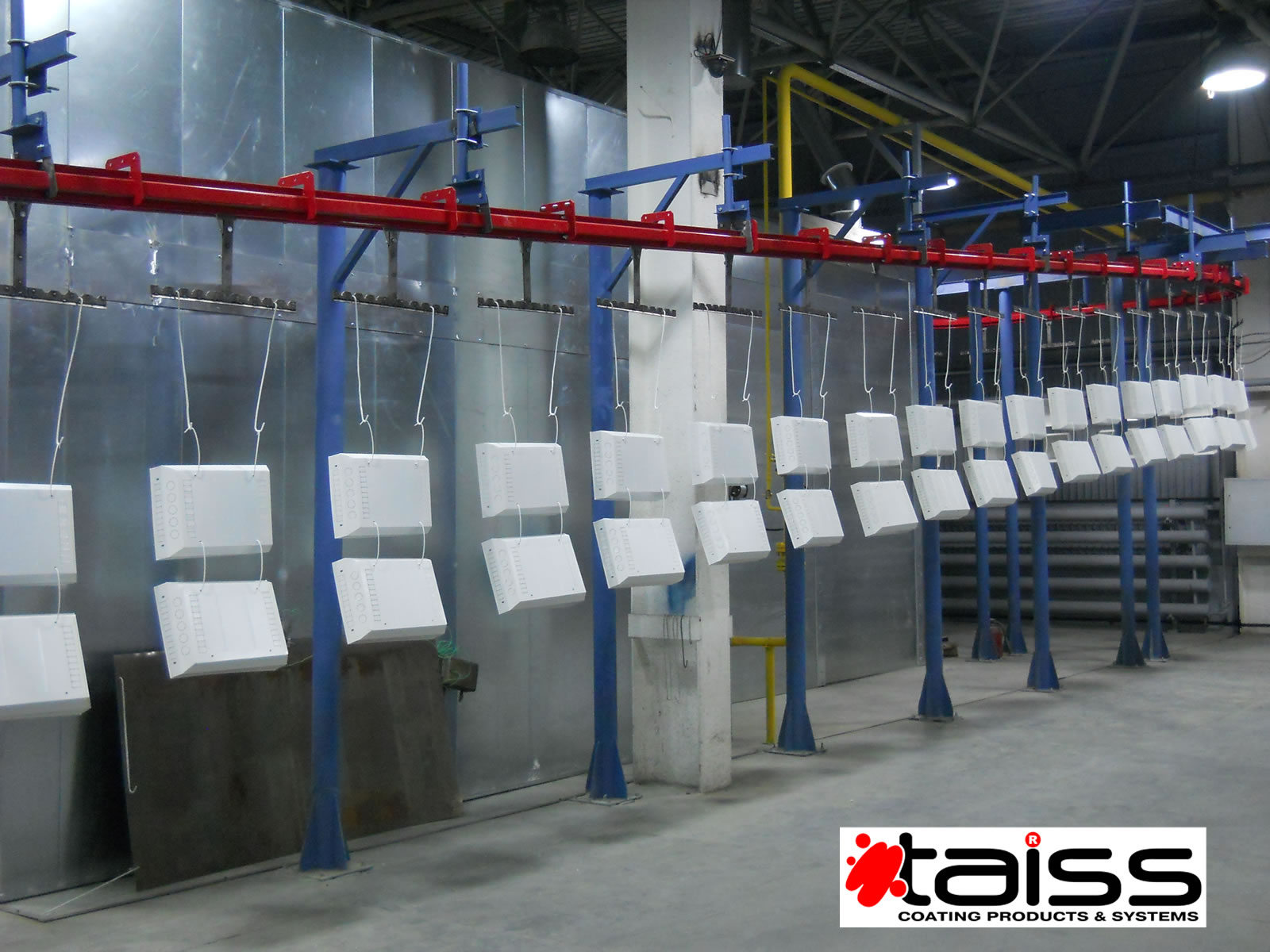

Esempio 2: Impianto automatico di verniciatura con polvere per quadri elettrici
Dimensioni telai
- Altezza - 2.000 mm
- Larghezza - 600 mm
- Lunghezza - 1400 mm
Ciclo operativo
- Pretrattamento chimico:
- Sgrassaggio
- Lavaggio
- Lavaggio demi
- Conversione
- Lavaggio demi
- Asciugatura
- Verniciatura con polveri
- Cottura
- Raffreddamento / Scarico dal trasportatore
Composizione impianto
- Tunnel di pretrattamento a spruzzo ciclo 5 fasi
- Forno/essiccatoio con riscaldamento a gas
- Cabina di verniciatura con polvere con cambio colore rapido, compreso:
- Reciprocatori verticali (2 pz)
- Traslatori orizzontali (2 pz)
- Pistole automatiche (10 pz)
- Pistole manuali per il ritocco (2 pz)
- Sistema di lettura pezzi (altezza/prodondità)
- Trasportatore aereo monorotaia
- Quadro elettrico di comando con panello di gestione Touch screen
- Impianto ad osmosi
- Depuratore con filtro pressa
Video dimostrativo

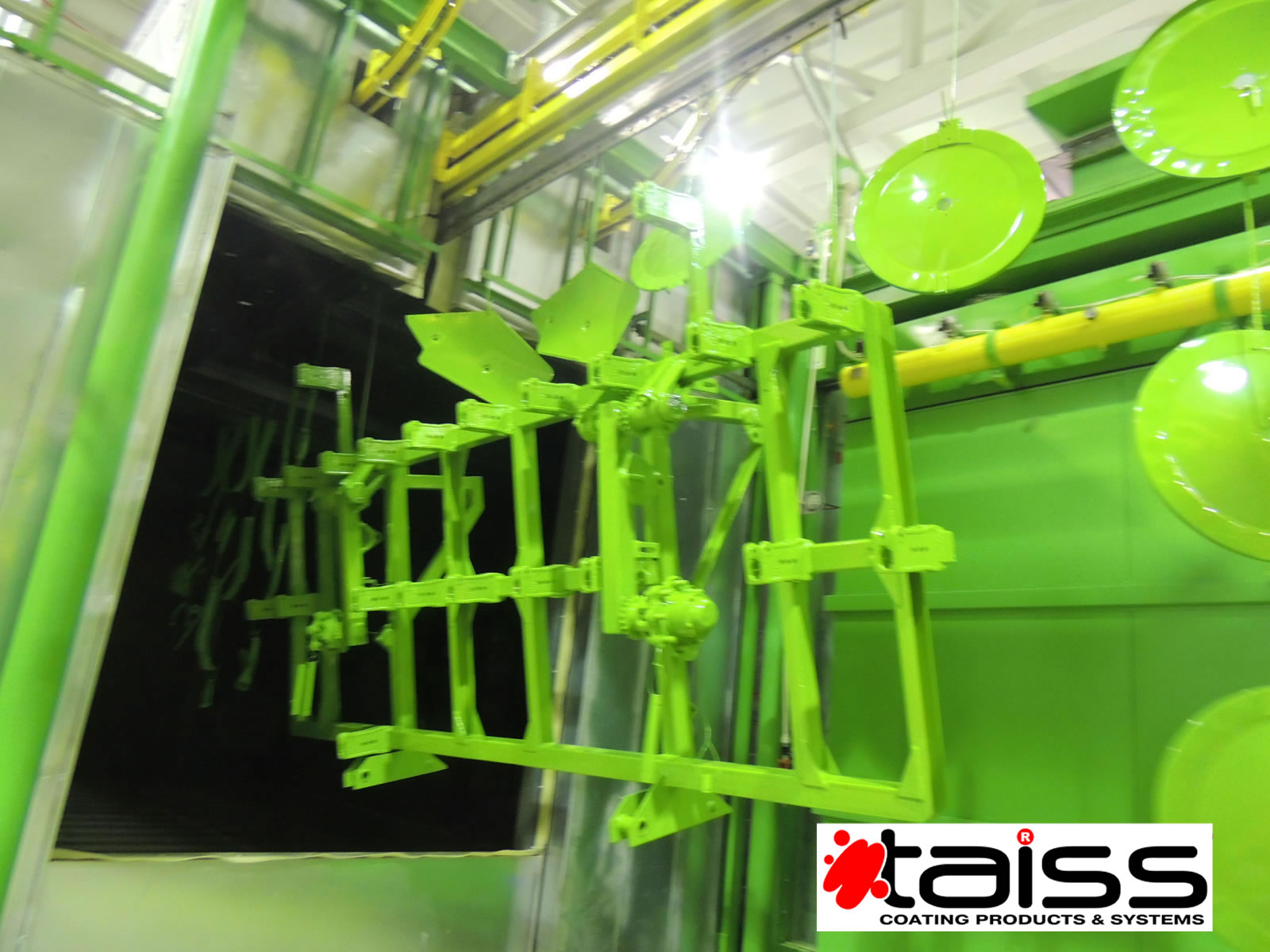

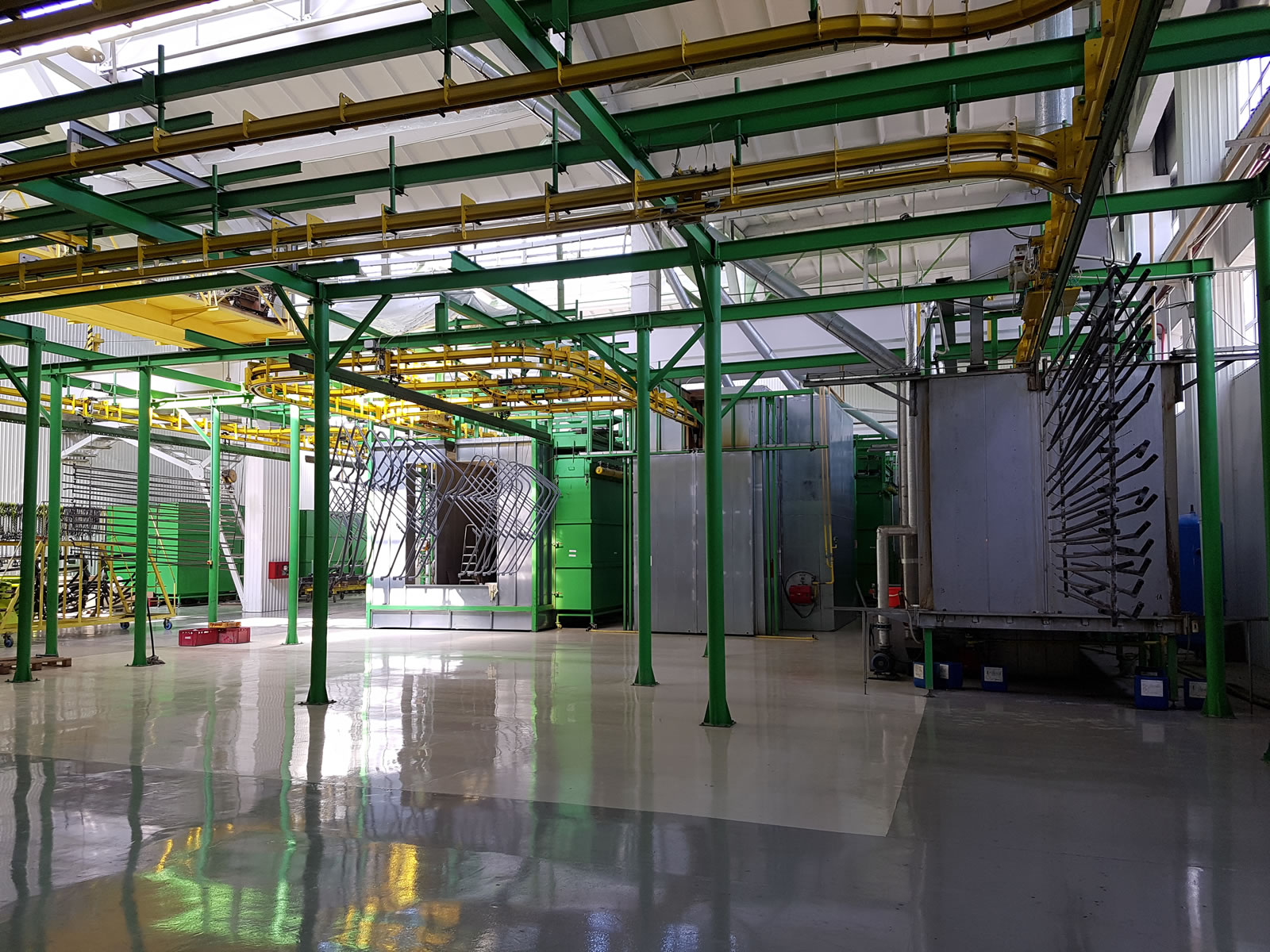

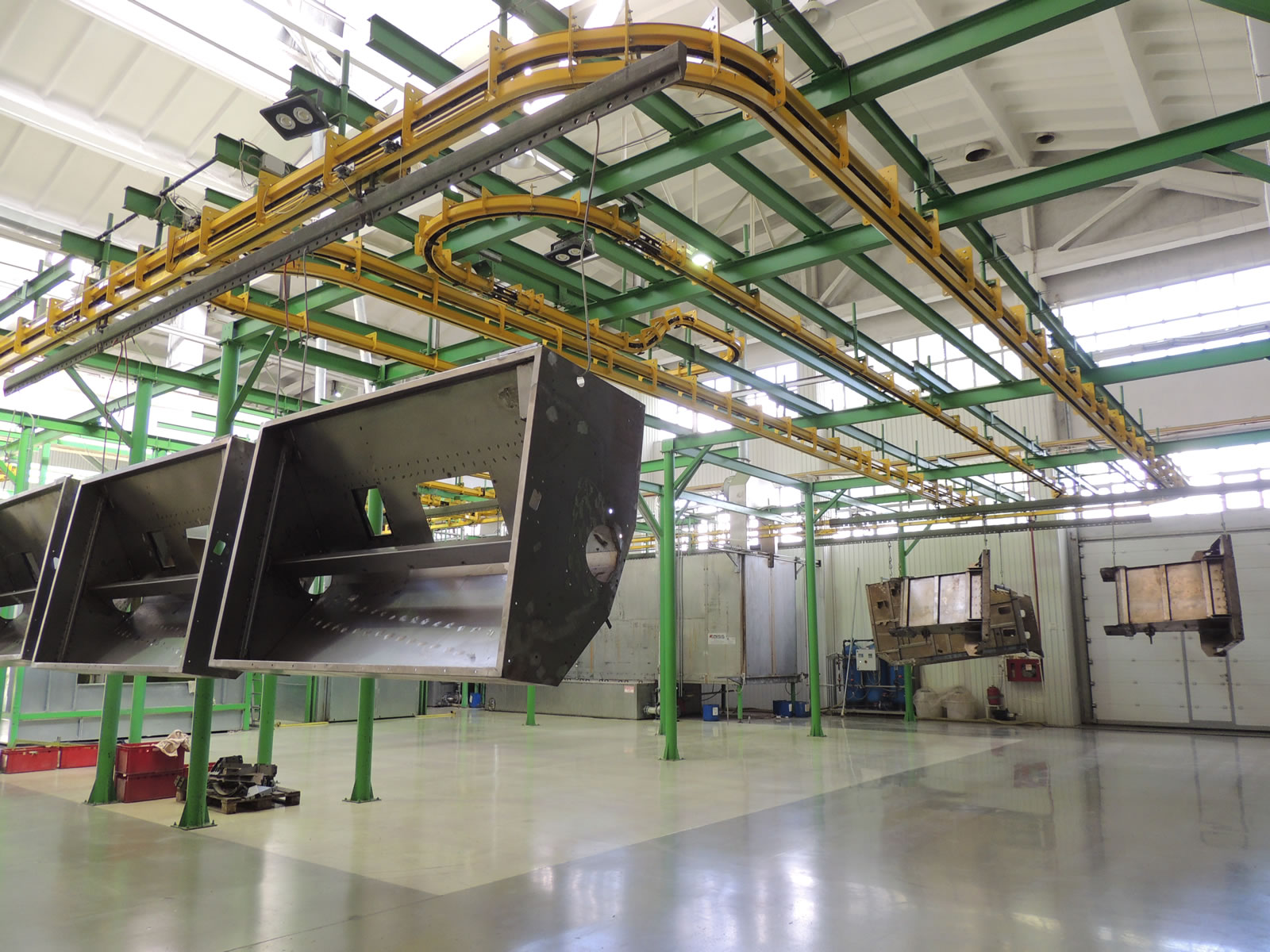

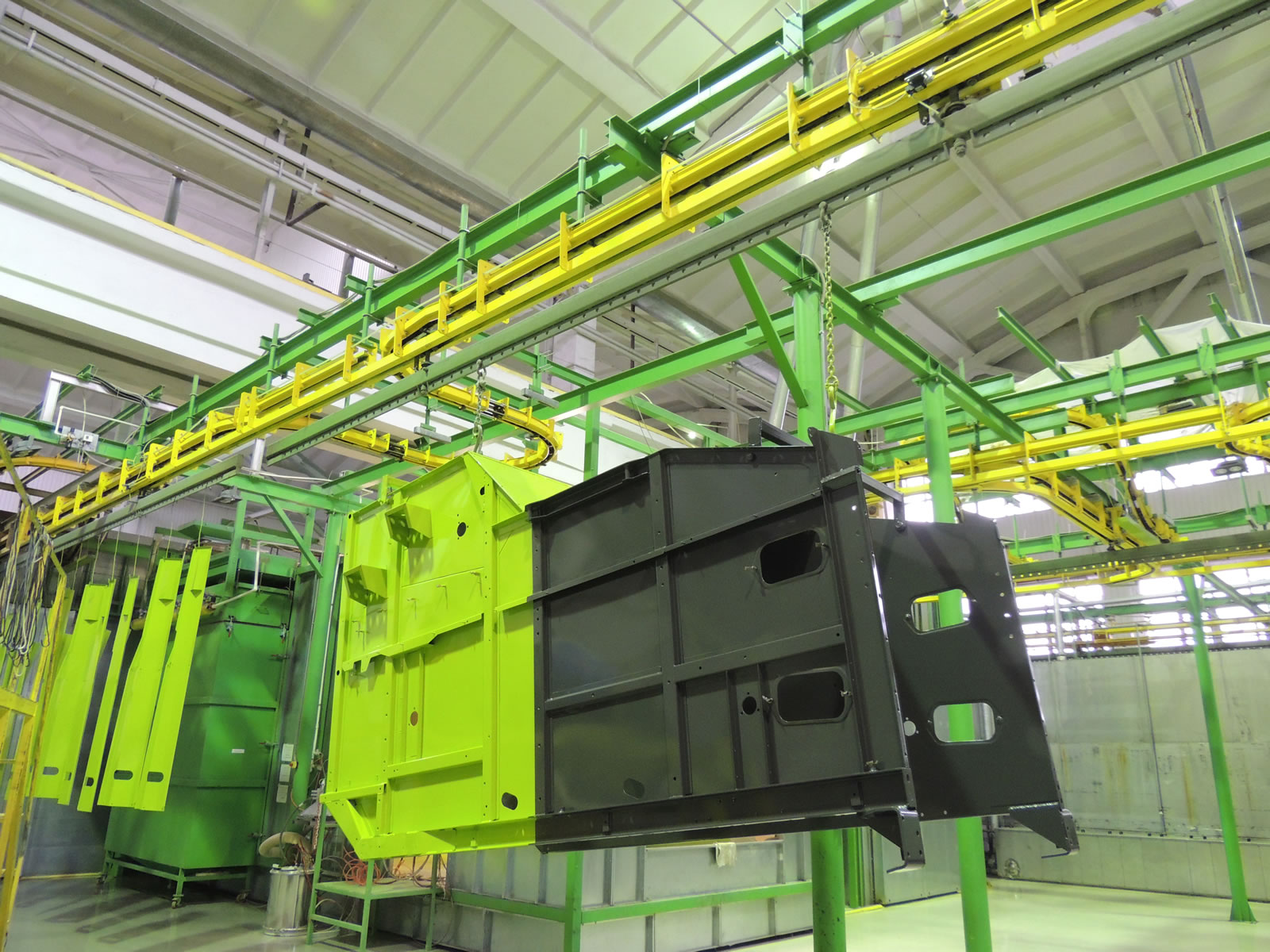

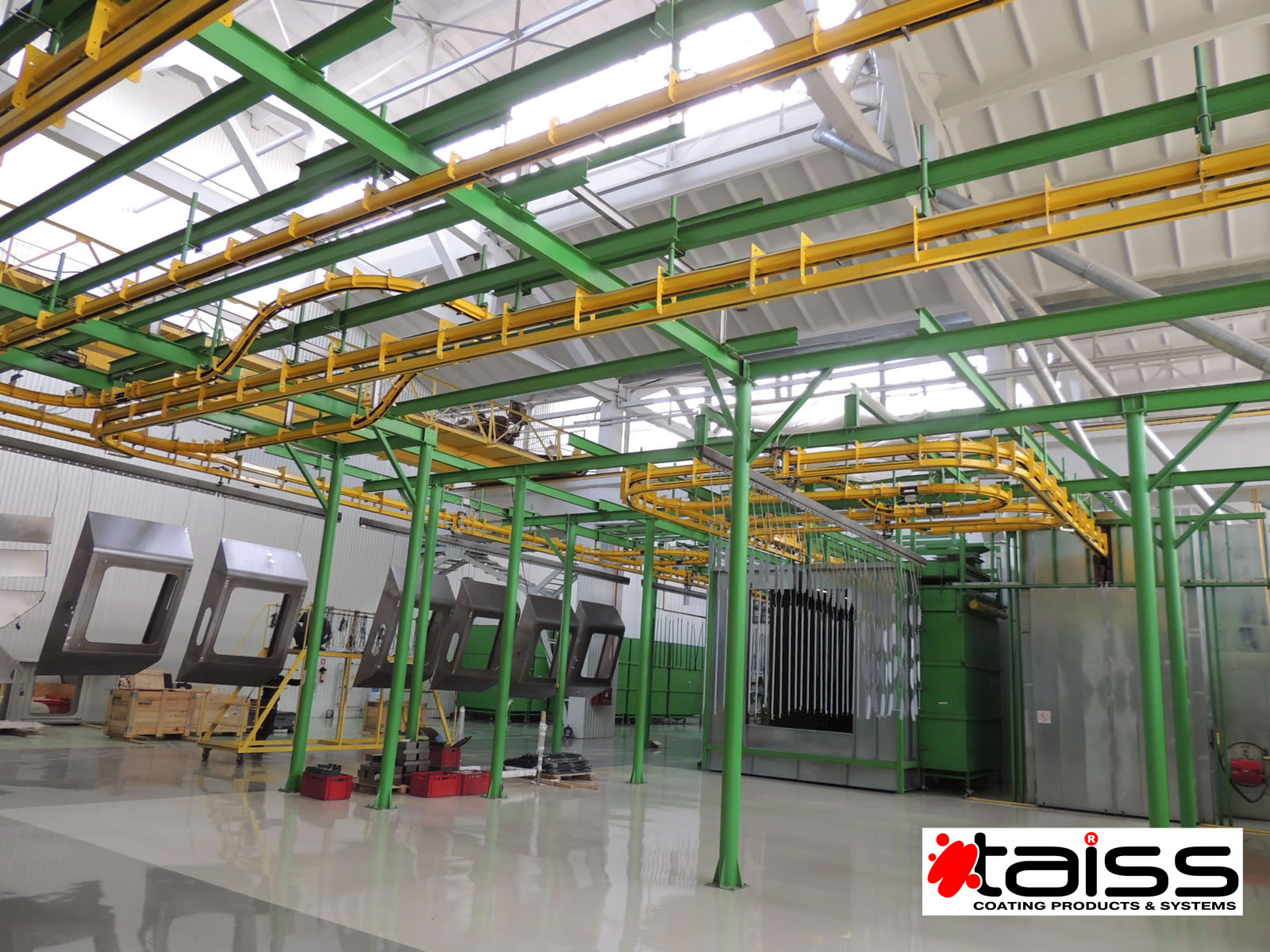

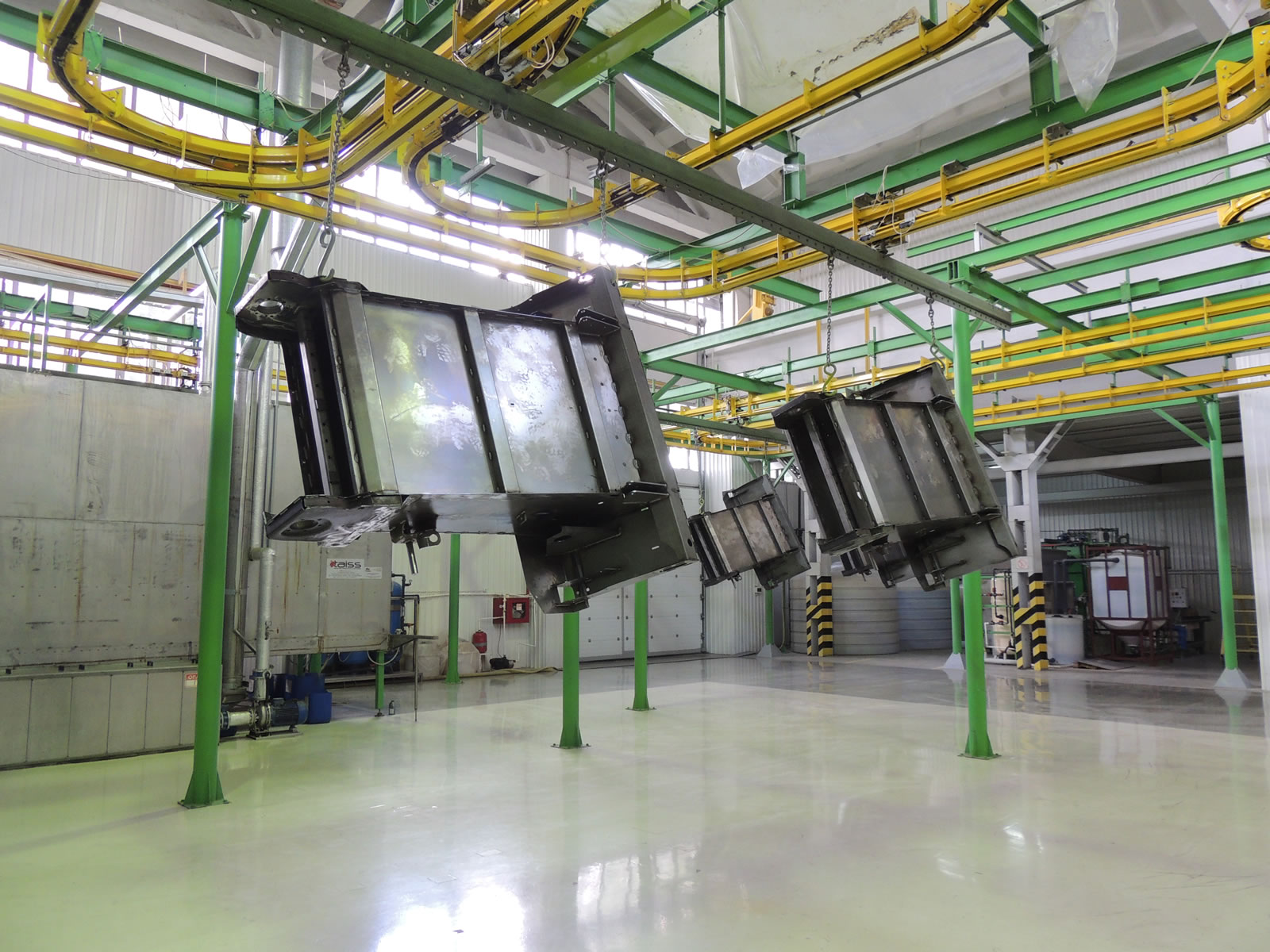

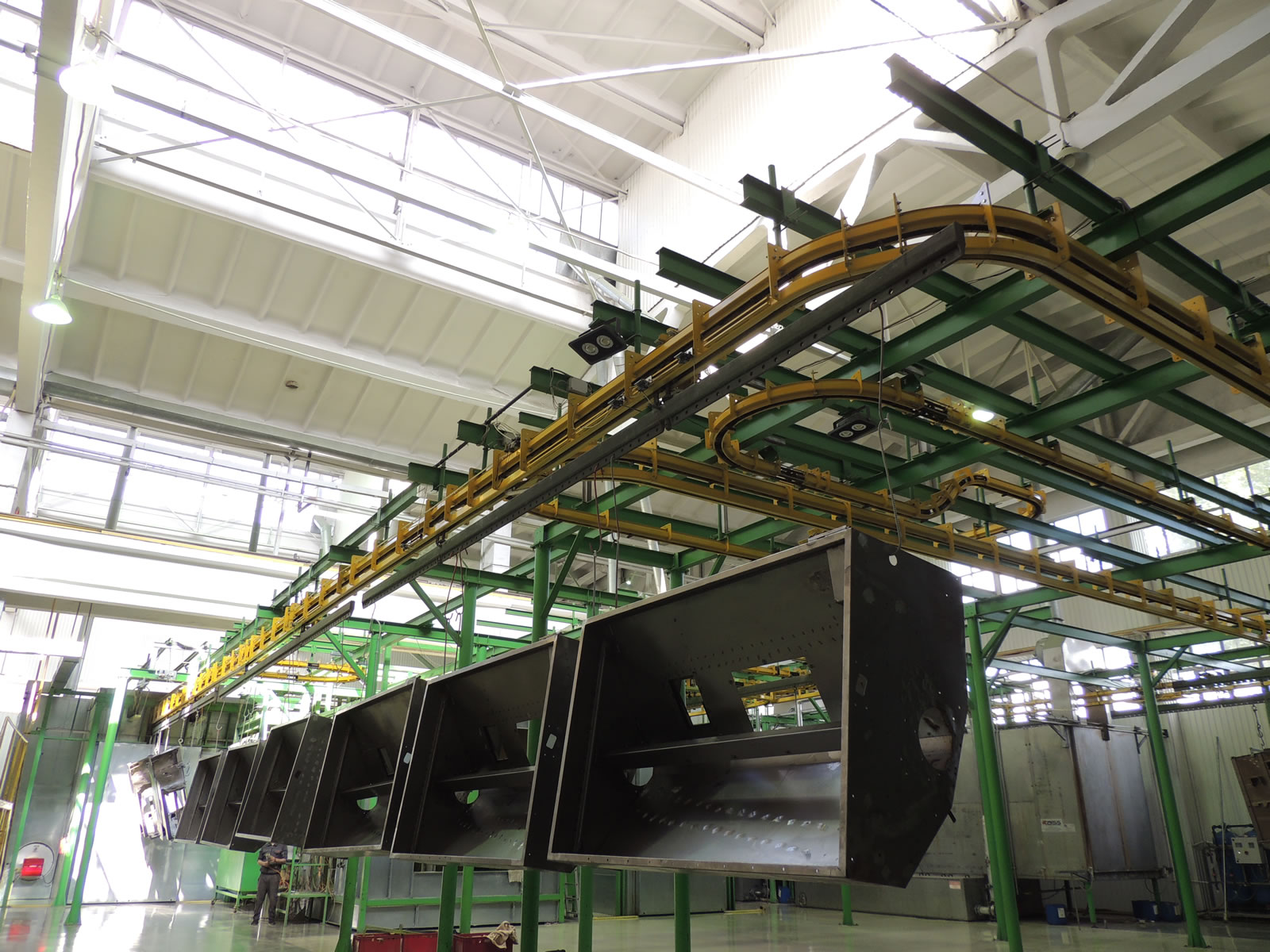

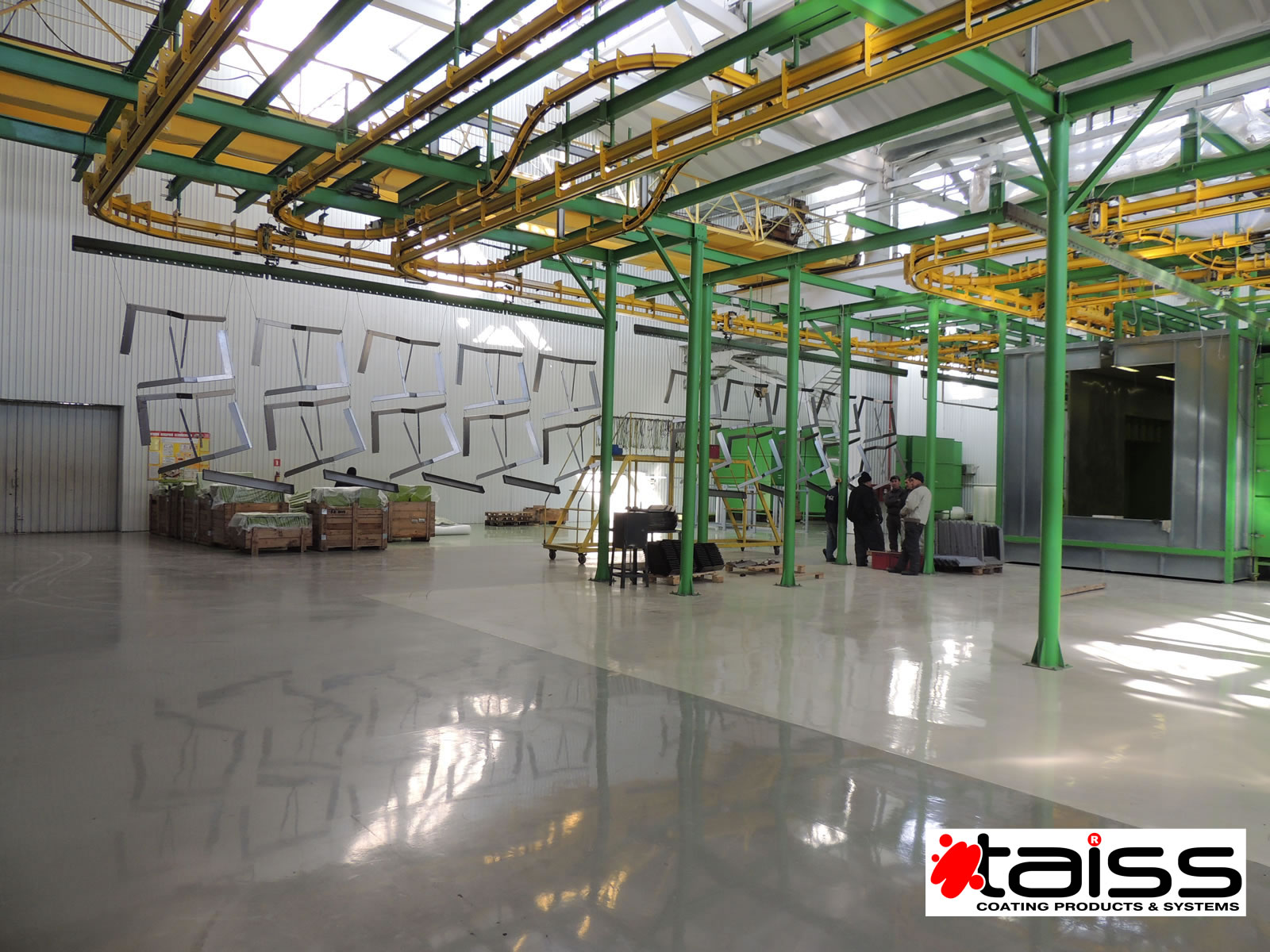

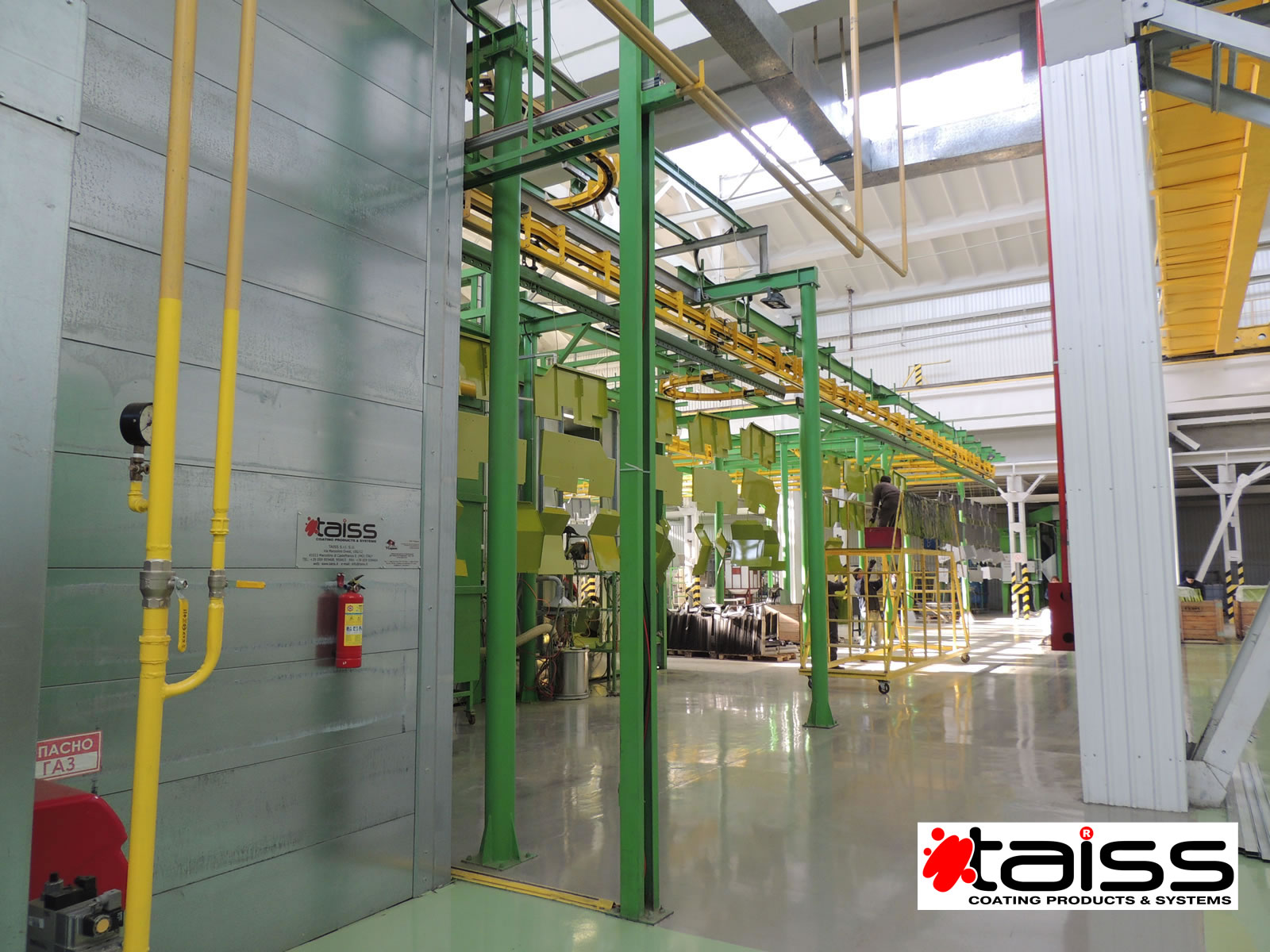

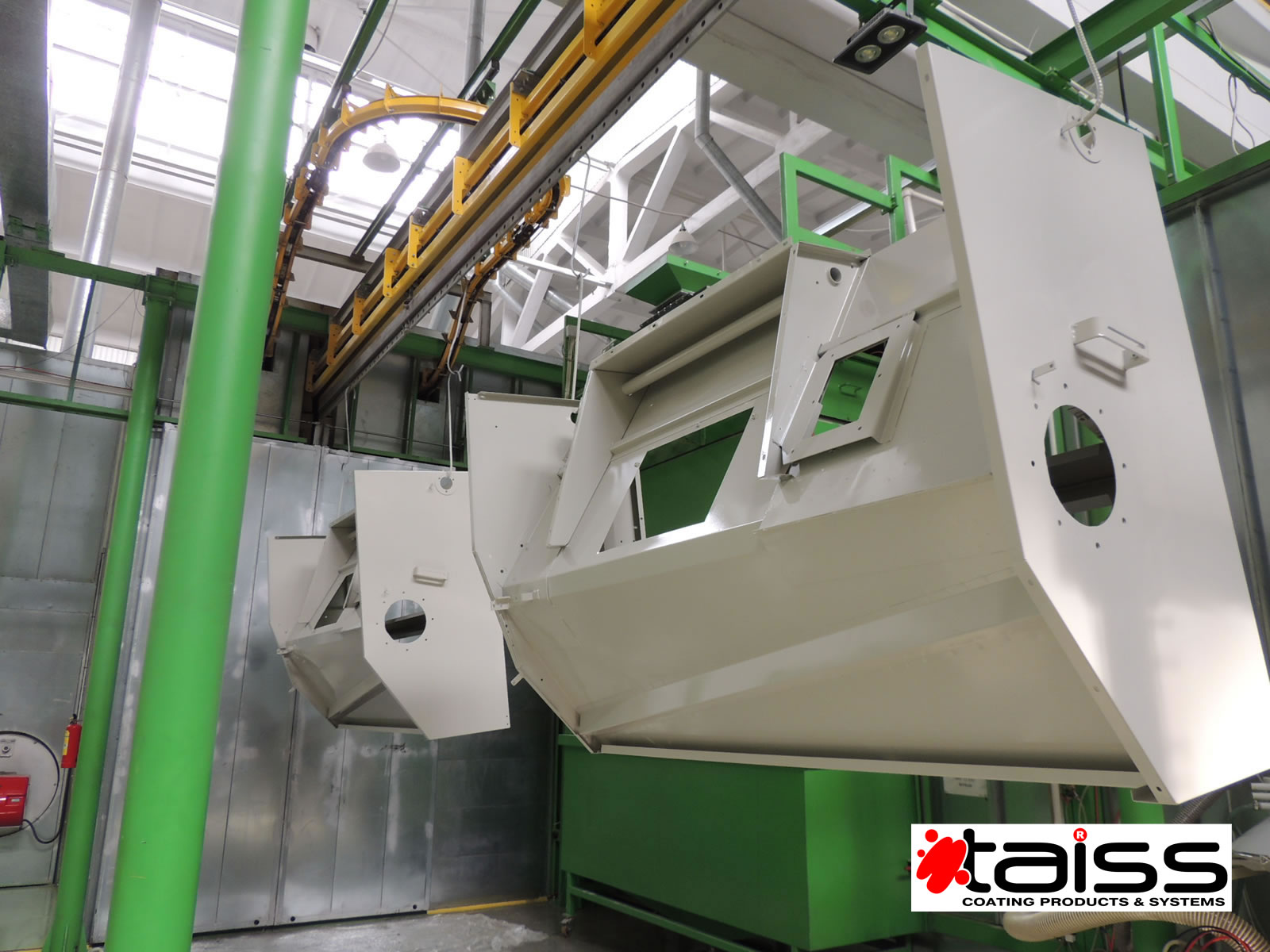

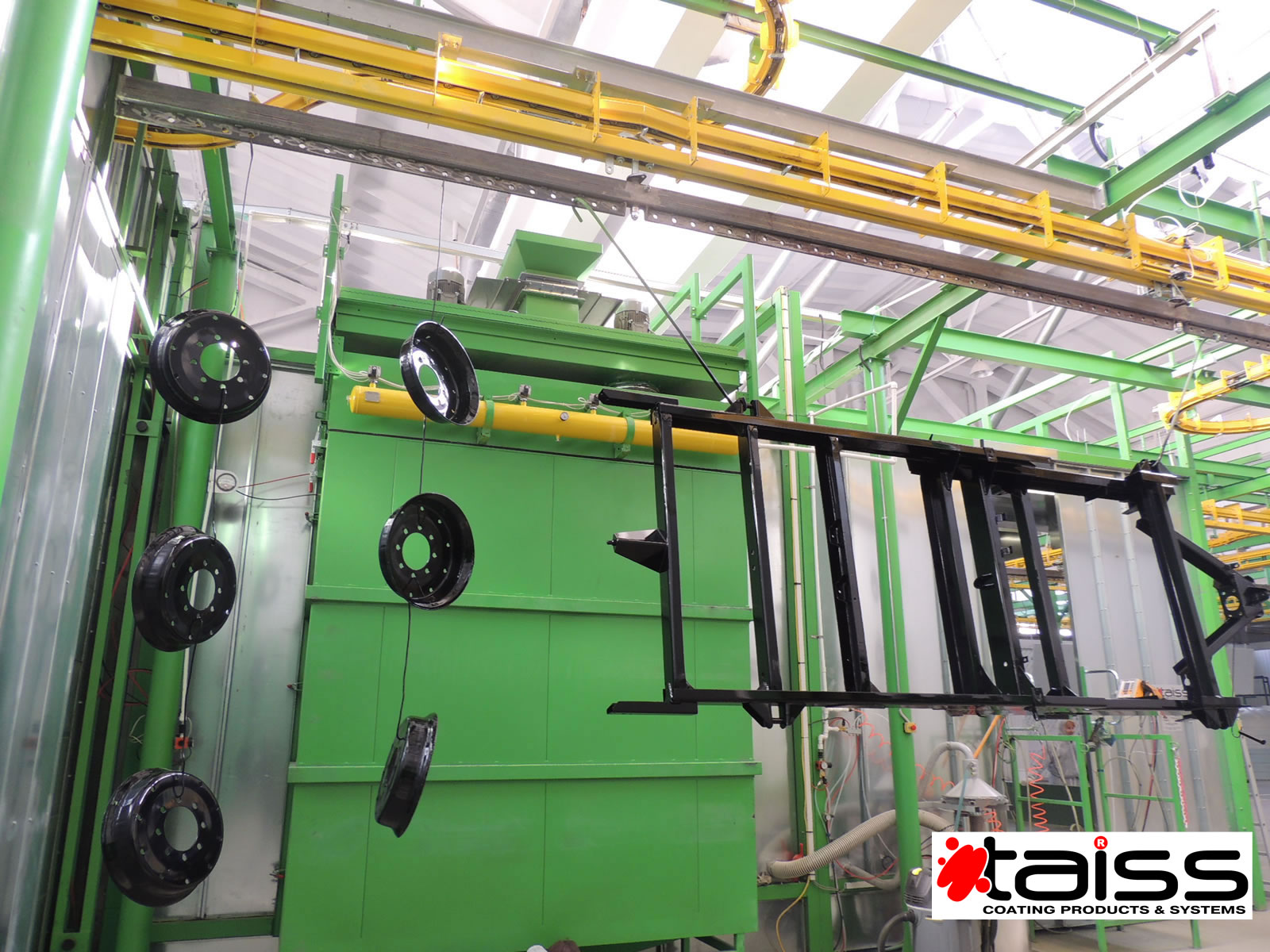

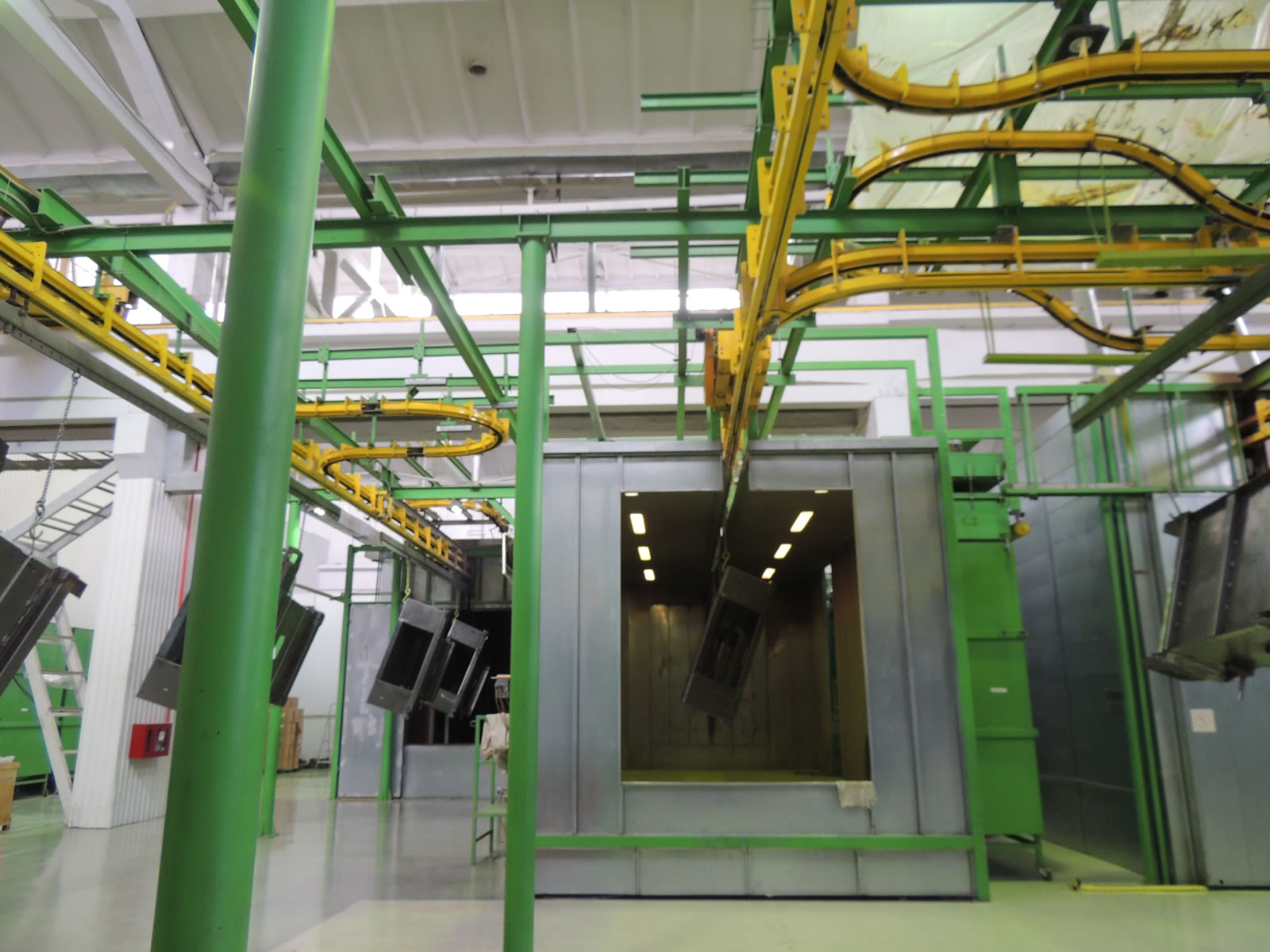

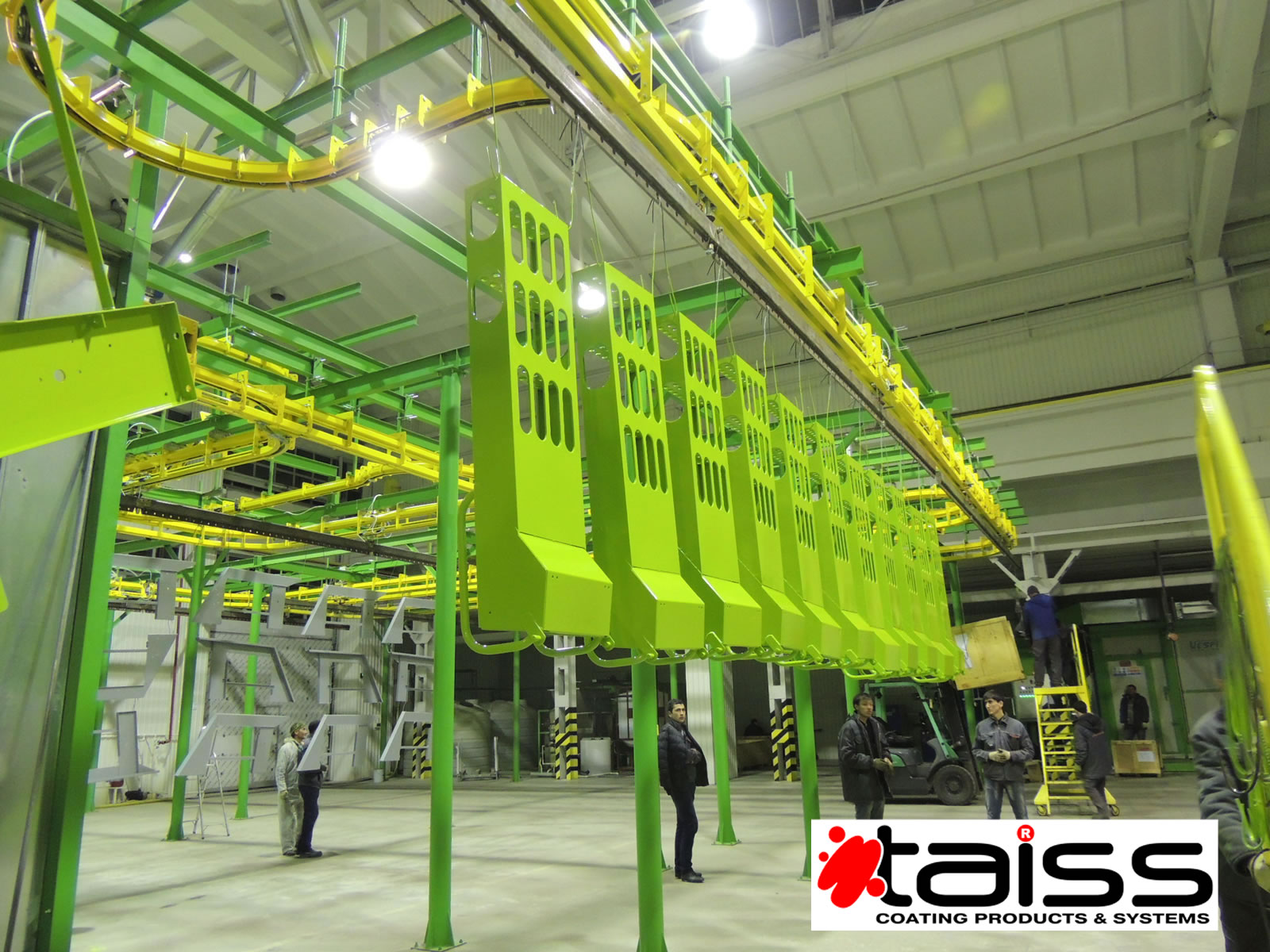

Esempio 3: Impianto automatico di verniciatura con polvere per macchine agricole
Impianto di verniciatura per i particolari delle macchine agricole di vari dimensioni e pesi (produzione media)
Dimensioni massime telai
- Altezza - ca.mm. 2.500
- Larghezza - ca.mm. 2.100
- Lunghezza - ca.mm. 7.500
Ciclo operativo
- Pretrattamento chimico:
- Sgrassaggio
- Lavaggio
- Lavaggio demineralizzato
- Conversione
- Lavaggio demineralizzato
- Asciugatura
- Verniciatura con polveri (primer) / Cottura
- Verniciatura con polveri (mano a finire) / Cottura
- Raffreddamento / Scarico dal trasportatore
Composizione impianto
- Tunnel di pretrattamento a spruzzo ciclo 5 fasi (con disoleotore, apparecchiatura di controllo e dosaggio automatico dei prodotti chimici per le vasche attive)
- Forno di asciugatura dopo pretrattamento
- Cabine di verniciatura con polveri a filtri – 2 pz.
- Apparecchiatura di verniciatura con polveri
- Forno di polimerizzazione prima mano
- Forno di polimerizzazione mano a finire
- Trasportatore aereo birotaia (carico a bilancella 500 kg)
- Quadro elettrico di comando con panello di gestione Touch screen
- Demineralizzatore da 4 mc/h
- Depuratore 3 mc/h

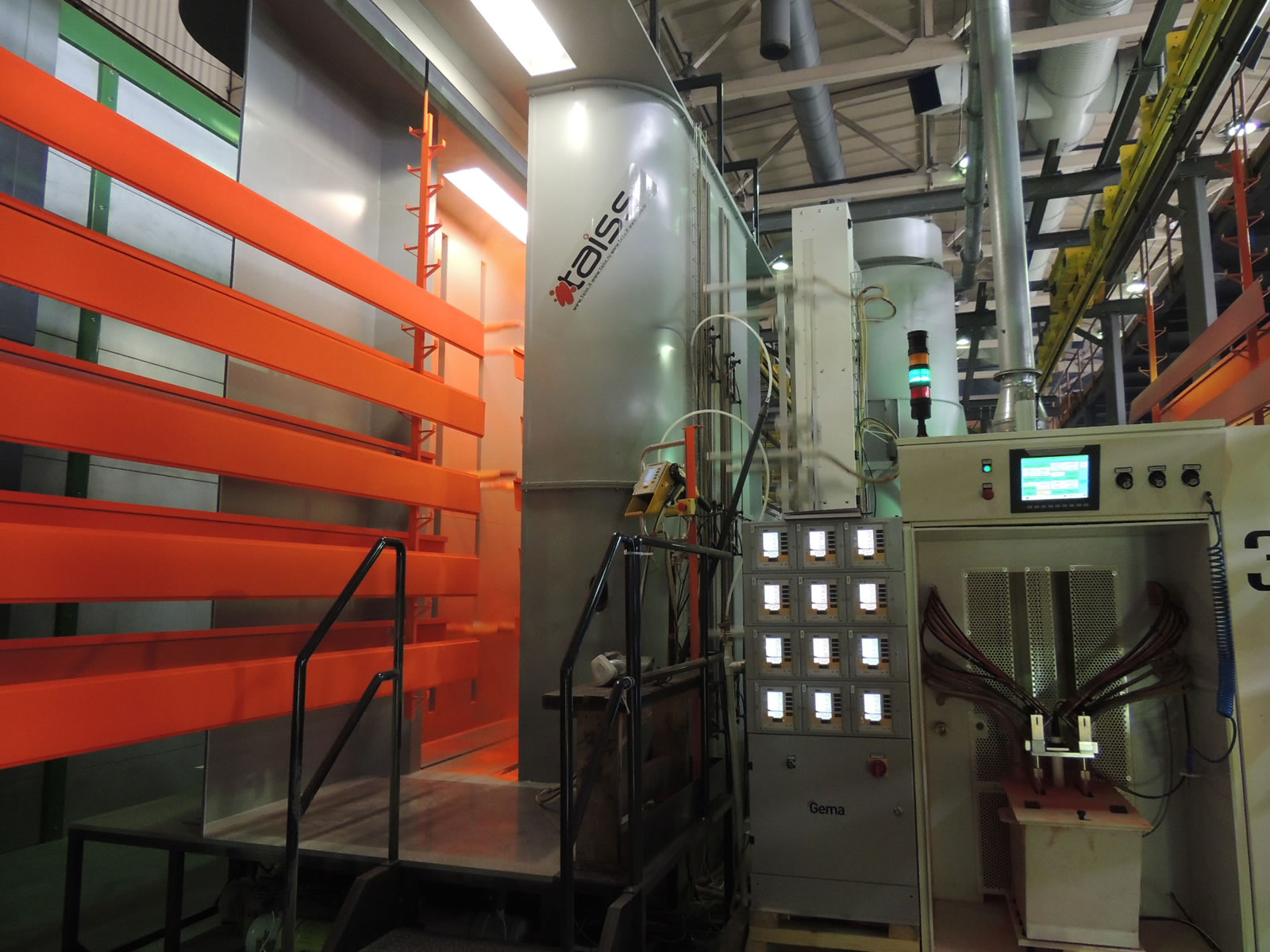

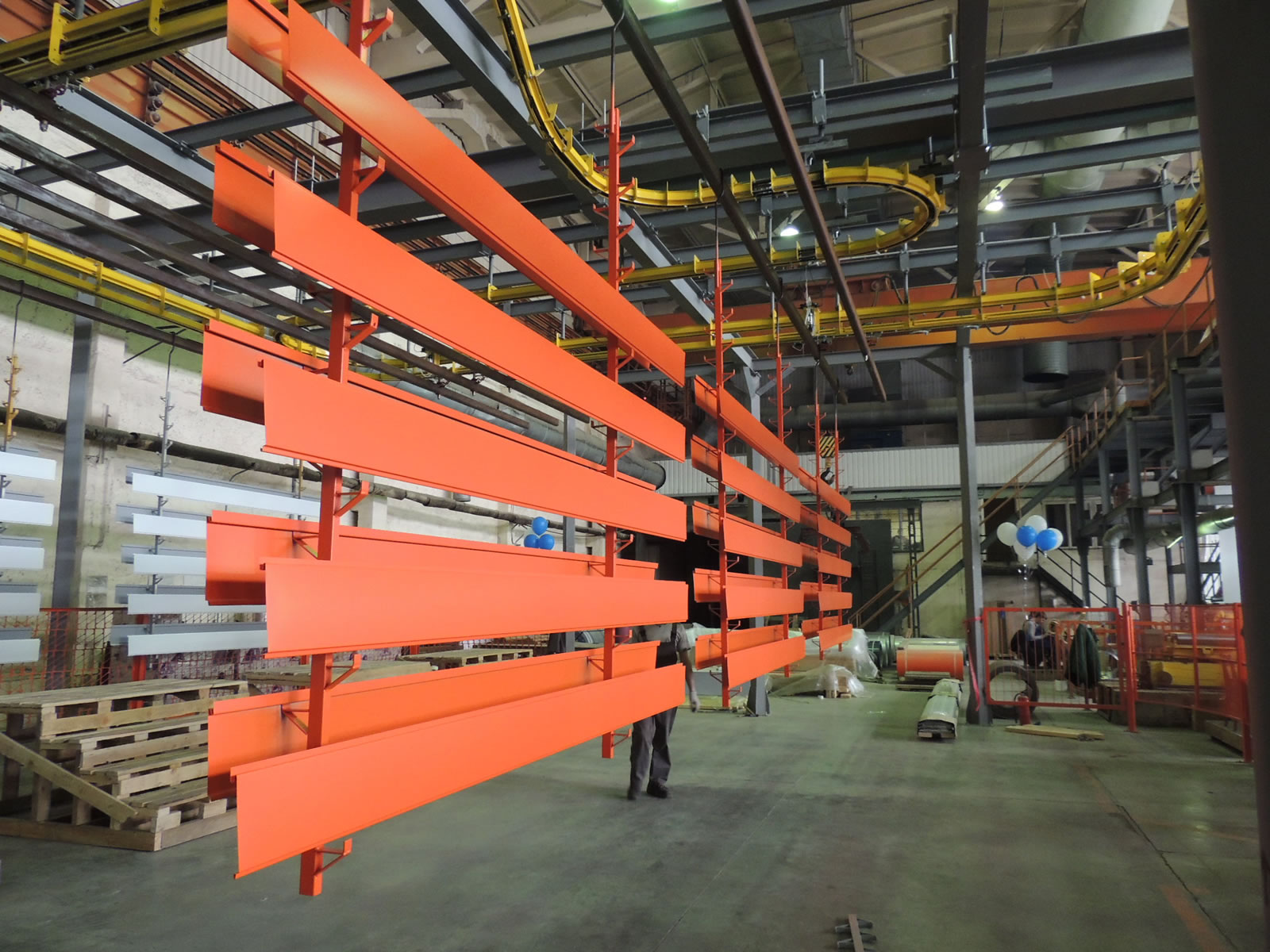

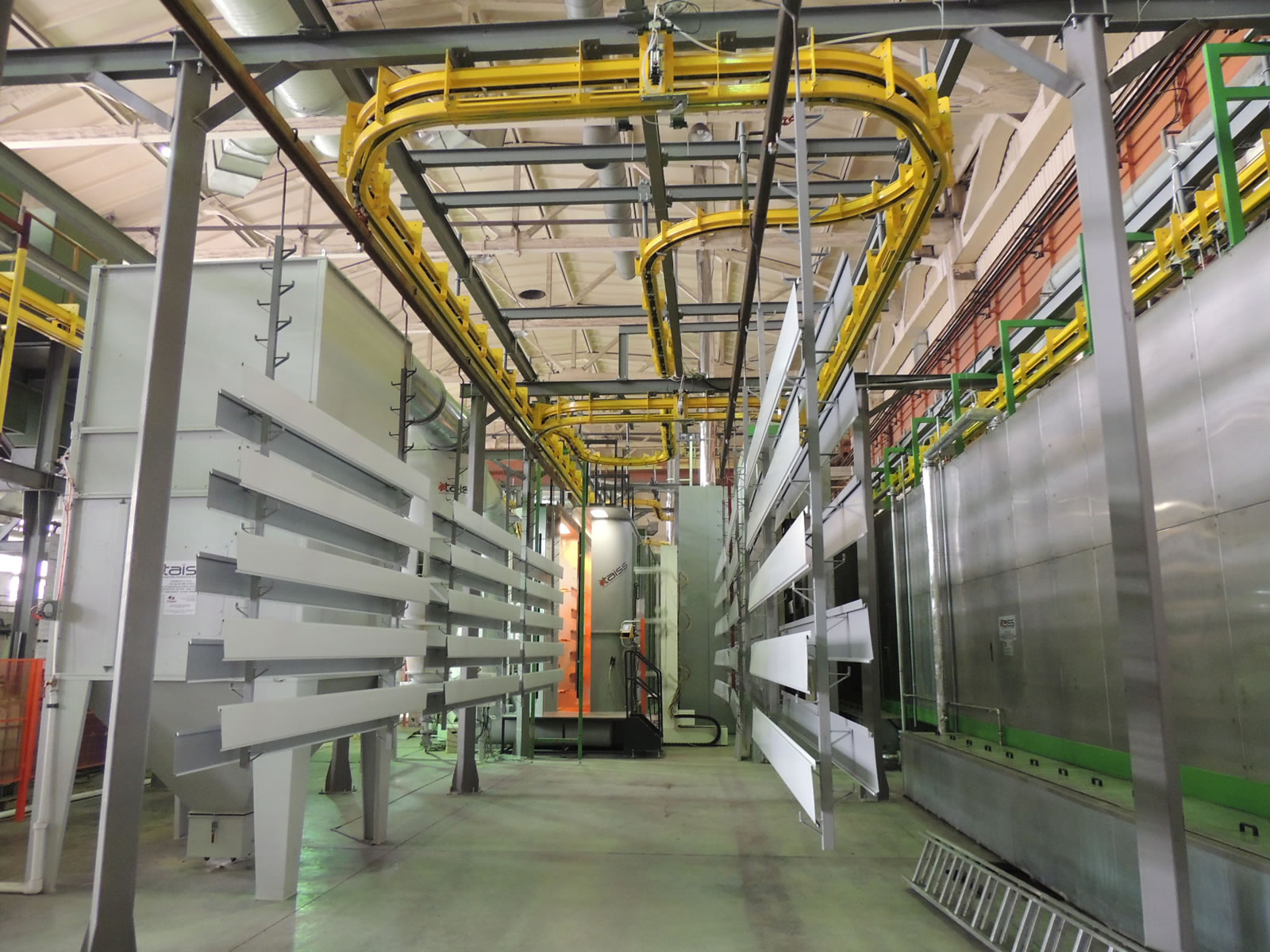

Esempio 4: Impianto automatico di verniciatura con polvere per profili d’acciaio alta produzione
Sagoma di passaggio pezzi
- Altezza - 3.000 mm
- Larghezza -500 mm
- Lunghezza pezzi - 12.000 mm
- Peso pezzo - 200 kg
Composizione impianto
- Tunnel di pretrattamento a spruzzo
- Forno di asciugatura con riscaldamento a gas

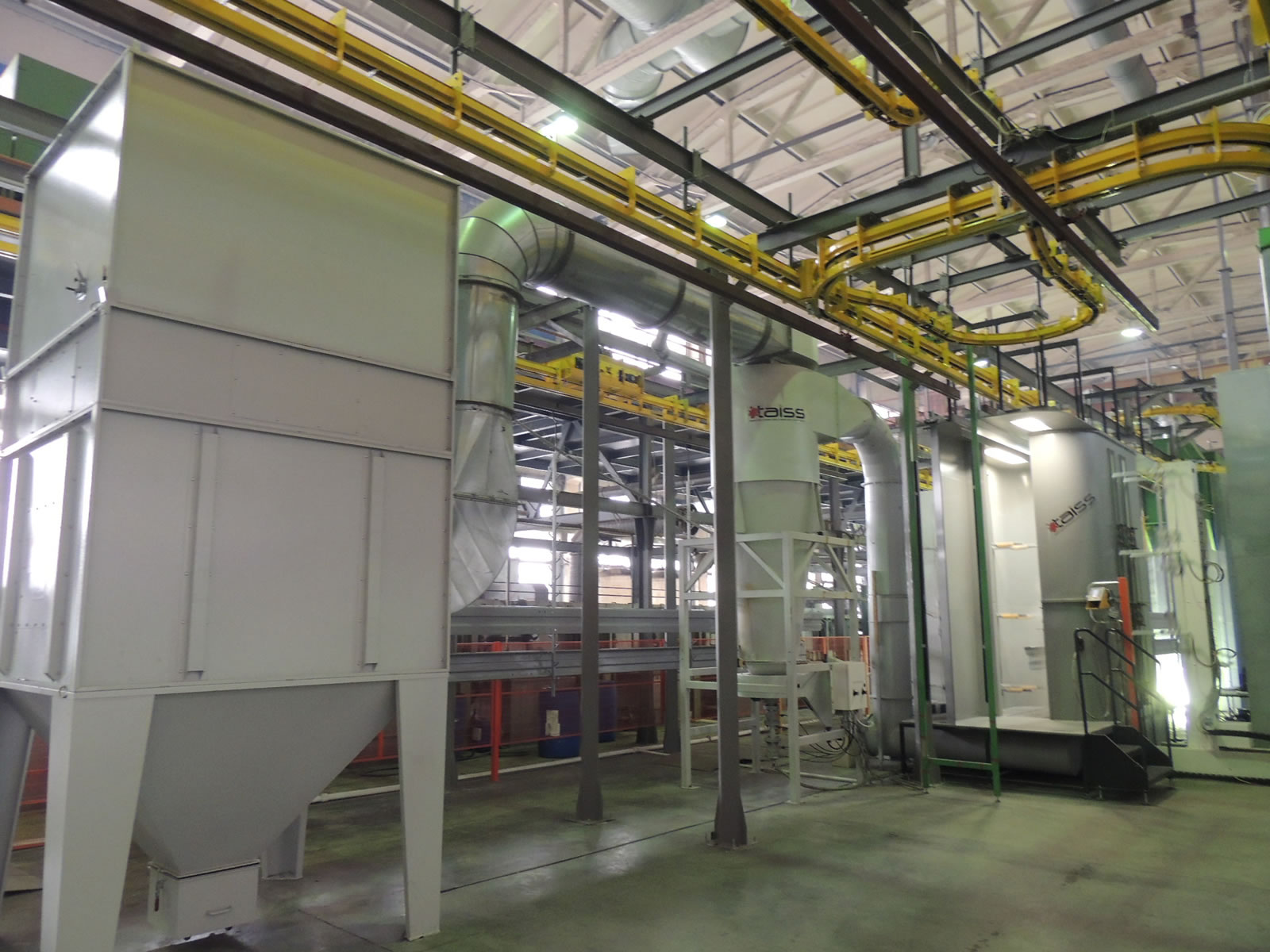

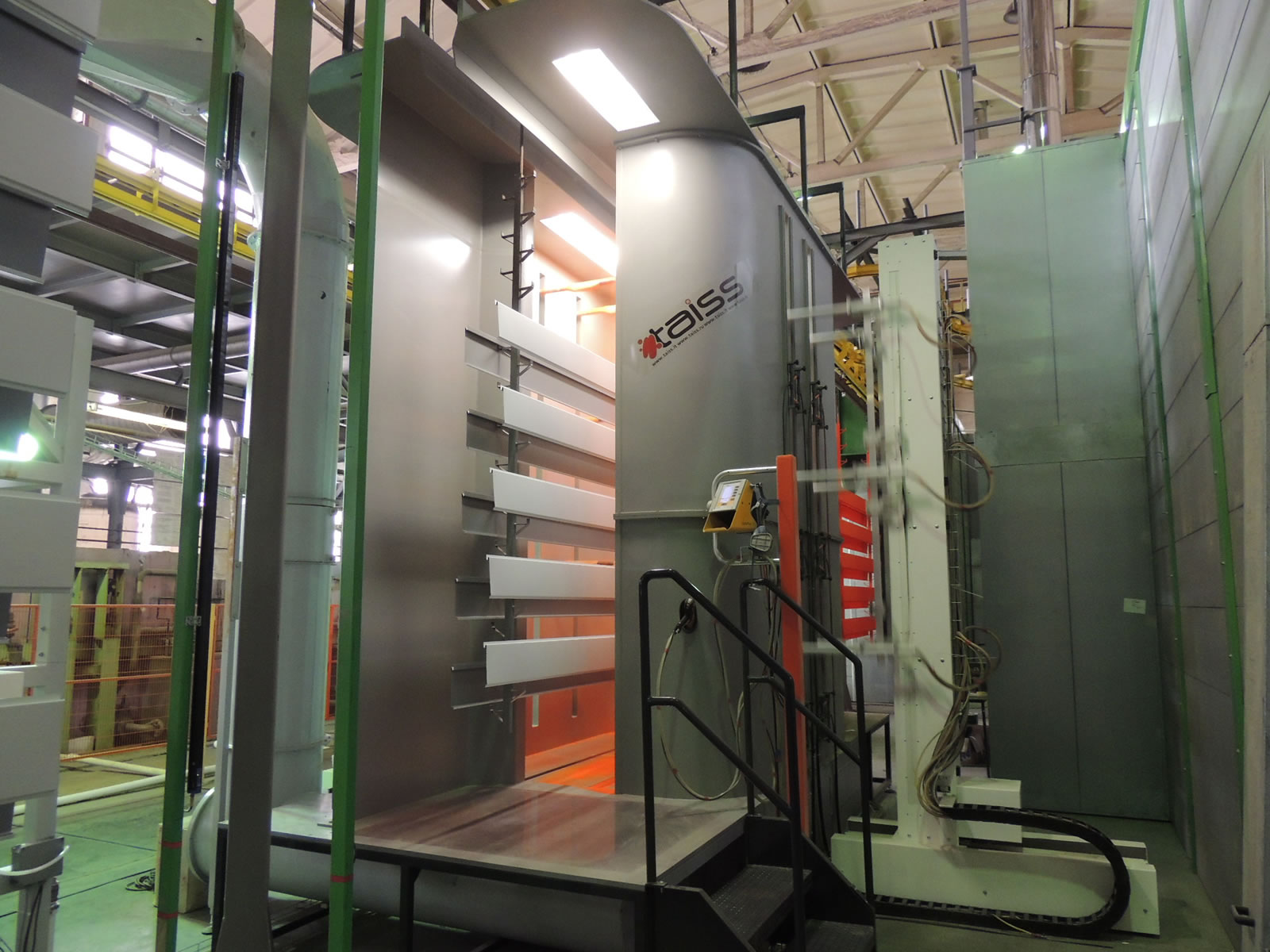

- Cabina automatica in materiale plastico per verniciatura con polveri, completa di monociclone, centro polveri automatico per cambio rapido colore (garantiti 15 minuti “dal bianco al nero”):
- reciprocatori verticali (2 pz)
- traslatori orizzontali (2 pz)
- sistema di lettura misure pezzi (in altezza)
- pistole automatiche per verniciatura con polveri (12 pz)
- pistole manuali per il ritocco (2 pz)
- Forno di cottura con riscaldamento a gas
- Trasportatore aereo birotaia P&F con 4 accumuli
- Quadro elettrico di comando con panello di gestione Touch screen
